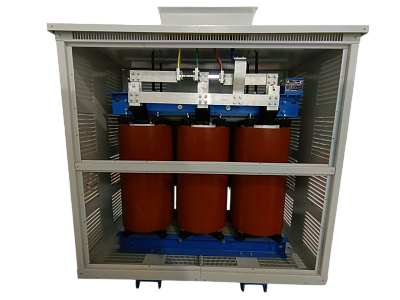

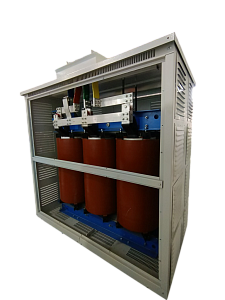

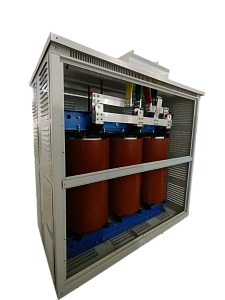

Трансформаторы сухие силовые ТСЗЛ с литой изоляцией в кожухе в Омске

Назначение и описание

Трансформаторы силовые сухие с литой изоляцией серии ТСЗЛ для нужд электроэнергетики, в том числе для собственных нужд энергопотребителей, климатического исполнения «УХЛ2». Применение литой изоляции позволяет обеспечить высокий уровень пожаробезопасности. Обмотки литых трансформаторов обладают высокой механической прочностью и устойчивы к воздействию токов короткого замыкания. Литая изоляция обмоток пыле и влагонепроницаемая, что исключает процесс сушки перед вводом в эксплуатацию.

Защитный кожух необходим в случае, когда трансформатор устанавливается на открытой площадке (к примеру, в производственном цехе), в помещении с повышенной влажностью.

Кожух представляет собой металлический короб, защищающий трансформатор от попадания сторонних предметов. Трансформаторы, поставляемые в кожухе, маркируются как ТСЗЛ, где буква «3» указывает на защищенность трансформатора. Степень защиты IP21; IP31. Кожух окрашен порошковыми красками, которые имеют высокую степень адгезии к металлу и устойчивости к царапинам.

Заземление трансформатора соединено с корпусом кожуха и выведено снаружи.

По требованию заказчика трансформатор может поставляться с комплектом вентиляторов, блоком контроля температуры и управления вентиляцией.

В базовую комплектацию трансформаторов ТСЗЛ производства ООО “Арктика” мощностью от 250 кВА включены датчики температуры измерения и контроля нагрева трансформатора.

Преимущества сухих трансформаторов с литой изоляцией

• Пожаробезопасность. Литая изоляция не подвержена воспламенению и обладает свойствами самогашения.
• Высокая устойчивость к токам короткого замыкания
• Высокая стойкость к механическим усилиям, возникающим в режиме короткого замыкания
• Возможность работы в сетях, подверженных грозовым и коммутационным перенапряжениям
• Возможность комплектации трансформатора вентиляторами, что улучшает перегрузочные характеристики трансформатора.
• Низкий уровень шума
• Экономичность. Снижение затрат на строительство, так как нет опасности утечки масла и нет необходимости строить инженерные системы по отводу масла. Сухие трансформаторы могут располагаться значительно ближе к потребителям, чем масляные, что обеспечивает отсутствие издержек на строительство подстанций. Низкие затраты на обслуживание.
• Экологическая безопасность. Отсутствие масла позволяет избежать загрязнения окружающей среды при утечке. При горении изоляция не выделяет вредных и токсичных газов.

Условия эксплуатации

Трансформаторы предназначены для эксплуатации в следующих условиях:

• высота над уровнем моря – не более 1000м,
• температура воздуха при эксплуатации от минус 60°С до плюс 40°С,
• относительная влажность воздуха не более 100% при 25°С,
• окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию.
• рабочее положение в пространстве – вертикальное;

Общий чертеж

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих.

Вторым этапом являются приемо-сдаточные испытания, включающие в себя

• измерение сопротивления обмоток;
• измерение коэффициента трансформации;
• измерение напряжения короткого замыкания;
• измерение потерь короткого замыкания;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции повышенным напряжением;
• испытание на стойкость к грозовому импульсному напряжению;
• испытание на нагрев;
• измерение уровня шума.

Каждый трансформатор подвергается приемо-сдаточным испытаниям, что гарантирует полное соответствия изделия требуемым техническим характеристикам.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
