Разделительные трансформаторы в Омске

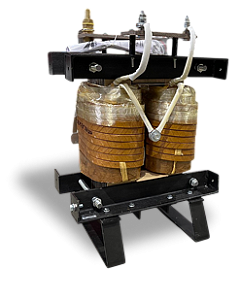

Однофазные разделительные трансформаторы в Омске
Трехфазные разделительные трансформаторы в Омске
УКАЖИТЕ ПАРАМЕТРЫ (МОЩНОСТЬ, НАПРЯЖЕНИЕ, ТИП), И МЫ ПОДБЕРЕМ ОПТИМАЛЬНЫЕ ВАРИАНТЫ.
Общая информация
Разделительные трансформаторы – трехфазные либо однофазные разделительные, сухие, в кожухе, либо без кожуха трансформаторы напряжения, предназначены для питания электрооборудования, электроавтоматики, сигнализации, цепей управления, станков, лифтов и других устройств если требуется разделение цепей с помощью усиленной изоляции.
Конструкция, устройство:
- Магнитопровод;
- Алюминиевые либо медные обмотки;
- Верхние и нижние ярмовые балки;
- Экран между первичной и вторичной обмотками
- Клеммная колодка;
- Корпус трансформатора (в случае защищенного исполнения);
Трансформаторы данной серии оснащают экраном между первичной и вторичной обмотками, что усиливает разделяющие свойства. Экран заземляется.
Охлаждаются разделительные трансформаторы естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов разделительных - не менее 90 %.
- Магнитопроводы трансформаторов изготовлены из высококачественной электротехнической стали толщиной 0,35 мм;
- Обмотки трансформаторов многослойные, могут выполняться алюминиевым или медным проводом , АПБ, АПСД или ПСД со стеклянной изоляцией по запросу покупателя;
- Кабели ВН и НН у трансформаторов подводятся к контактным шпилькам на колодке.
- Двойная пропитка электротехническим лаком
- Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения
Характеристики:
| Марка | Р, кВт | Сеть, В | Выходное напряжение, | Вес, кг | Габариты ДхШхВ(мм) |
|---|---|---|---|---|---|
| ТРСЗ (ТРС)-1,6 | 1,6 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 32 | 400х205х395 |
| ТРСЗ (ТРС)-2,5 | 2,5 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 36 | 400х205х450 |
| ТРСЗ (ТРС)-4,0 | 4 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 46 | 400х250х450 |
| ТРСЗ (ТРС)-5,0 | 5 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 48 | 400х250х450 |
| ТРСЗ (ТРС)-6,3 | 6,3 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 76 | 545х410х525 |
| ТРСЗ (ТРС)-7,5 | 7,5 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 76 | 545х410х525 |
| ТРСЗ (ТРС)-10,0 | 10 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 88 | 545х320х525 |
| ТРСЗ (ТРС)-16,0 | 16 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 120 | 660х420х590 |
| ТРСЗ (ТРС)-20,0 | 20 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 130 | 660х420х590 |
| ТРСЗ (ТРС)-25,0 | 25 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 146 | 660х465х670 |
| ТРСЗ (ТРС)-30,0 | 30 | 3х380,220,660 | 3х12,24,36,42,110,127,220,380,660 | 200 | 660х465х670 |
| ТРСЗ (ТРС)-40,0 | 40 | 3х380,220,660 | 3х36,42,110,127,220,380,660 | 195 | 700х465х680 |
| ТРСЗ (ТРС)-50,0 | 50 | 3х380,220,660 | 3х36,42,110,127,220,380,660 | 395 | 770х615х1040 |
| ТРСЗ (ТРС)-63,0 | 63 | 3х380,220,660 | 3х36,42,110,127,220,380,660 | 445 | 820х615х1040 |
| ТРСЗ (ТРС)-80,0 | 80 | 3х380,220,660 | 3х110,127,220,380,660 | 485 | 820х615х1040 |
| ТРСЗ (ТРС)-100,0 | 100 | 3х380,220,660 | 3х110,127,220,380,660 | 530 | 870х660х1040 |
| ТРСЗ (ТРС)-125,0 | 125 | 3х380,220,660 | 3х110,127,220,380,660 | 570 | 870х660х1100 |
| ТРСЗ (ТРС)-160,0 | 160 | 3х380,220,660 | 3х110,127,220,380,660 | 650 | 940х660х1150 |
| ТРСЗ (ТРС)-250,0 | 250 | 3х380,220,660 | 3х110,127,220,380,660 | 870 | 970х660х1410 |
Общий чертеж:
Как купить, заказать:
На нашем заводе вы можете купить, заказать разделительные трансформаторы различной мощности. Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать разделительный трансформатор в Омске и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Преимущества трансформаторов завода «Арктика»:
-
технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора
-
уменьшение электрических потерь
-
улучшение качества отпускаемой энергии
-
полная герметичность масляного бочка с отсутствием контакта с воздухом;
-
отсутствие маслорасширителей;
-
наличие клапана предохранительного типа для компенсации избыточного давления.
-
порошковая окраска корпуса надежно защищает от коррозии.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов, вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
