Трансформаторы серии ОСЗМ

Общая информация

Трансформаторы серии ОСЗМ применяются для снабжения энергетических систем однофазного переменного тока напряжением до 600 В и частотой 50 Гц. Устанавливаются на морских и речных судах неограниченного региона плавания, производятся в каплезащищенном исполнении.

Используются также в производстве судостроения, при ремонте судов, во всех областях промышленности на воде и суше для преобразования напряжения.

Условные обозначения:

О - однофазный преобразователь;

С - выполнен в сухом исполнении;

З - защищенный;

М - морской (используется на плавсредствах).

Данные трансформаторные устройства имеют степень защиты ОМ5 - морские, для работы в сырых и влажных помещениях.

Конструкция, устройство:

По конструктивному исполнению трансформаторы являются водозащищенными; степень защиты IP55. Трансформаторы водозащищенного исполнения защищены баком от попадания воды внутрь трансформатора при его обливании.

Магнитопроводы трансформаторов изготовлены из электротехнической стали, а обмотки многослойные, выполнены медным проводом В таких трансформаторах, как ОСЗМ-16 применяются скобы для крепления кабелей. В нижней части корпуса имеются отверстия для крепления их на месте установки По согласованию сторон трансформаторы ОСЗМ могут изготовляться без защитных кожухов и крышек, со степенью защиты IP00 по ГОСТ 14254-96

Для трансформаторов трехфазных мощностью от 40 до 160 кВА используются пространственные магнитопроводы, намотанные из ленты переменной ширины; для однофазных трансформаторов 40 и 63 кВА и трехфазных с 250 кВА трех стержневые пленарные шихтованные из пластин. Отводы обмоток выведены на специальные клеммные колодки, выбранные в зависимости от величины номинальных токов и сечения обмоточного провода.

Трансформаторы ОСЗМ могут изготавливаться без клеммных колодок, при этом выводы выполняются собственным проводом и окольцовываются медными (латунными) наконечниками. У трансформаторов выводы ВН и НН подводятся к контактным зажимам на стенке бака через уплотнительные сальники.

Условия эксплуатации:

Однофазные сухие судовые конструкции разрешено использовать на высоте до 1000 метров над уровнем моря. А также при:

• температуре окружающей среды от -40°С до +45°С;

• относительной влажности воздуха не выше 98%;

• наклоне плавсредства до 15° долговременно и до 30°- до трех минут;

• при качке с наклоном судна до 45° в течение 16 секунд.

• запрещается применять в химически активных и взрывоопасных местах. \

• срок эксплуатации ОСЗМ - до 25 лет.

Преимущества силовых трансформаторов ОСЗМ:

• безопасны, не содержат в составе токсичных веществ;

• беспроблемное обслуживание: не требуют частой проверки и замены масла;

• способны работать в разных температурных режимах;

• устойчивы к внешнему давлению;

• бесперебойно работают при перепадах напряжения;

• обладают высокой электрической, технической и механической прочностью.

Трансформаторы серии ОСЗМ выпускаются во влагозащищенном кожухе.

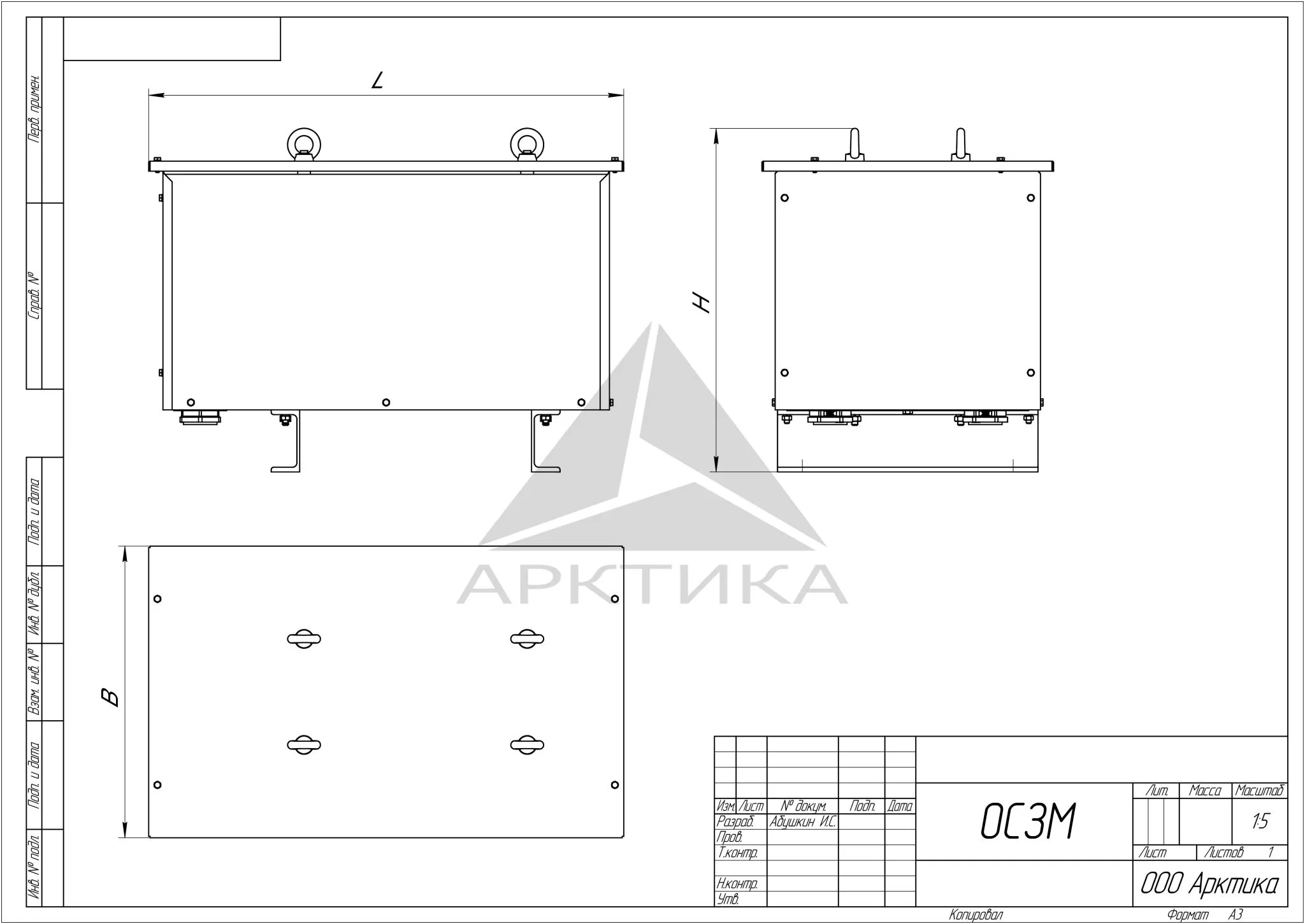

Общий чертеж

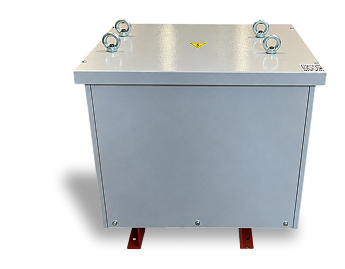

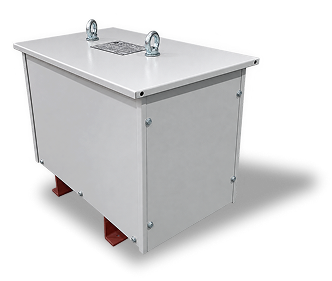

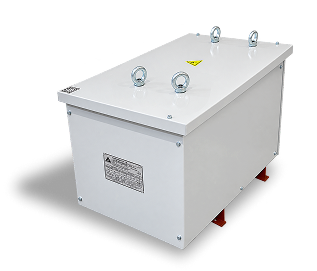

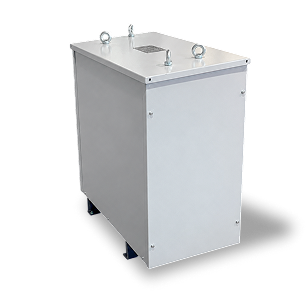

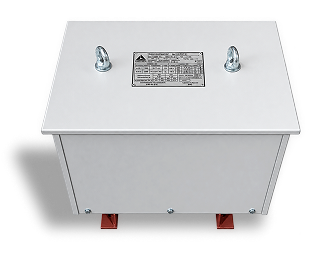

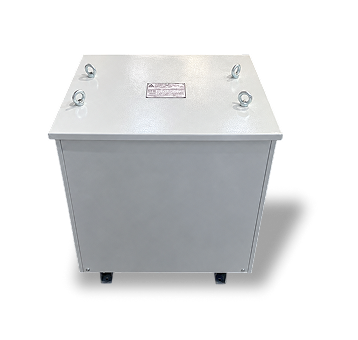

Модельный ряд трансформаторов ОСЗМ
