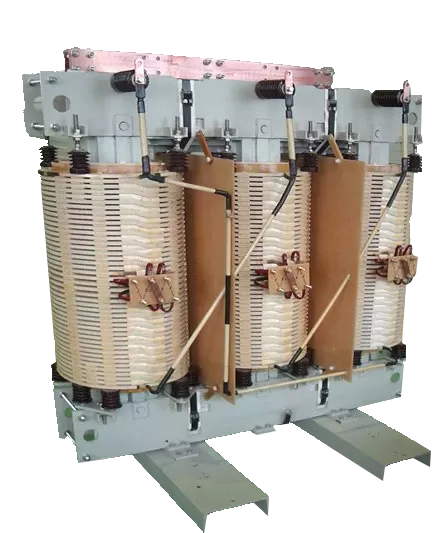

Трансформаторы ТС(З) с воздушно-барьерной изоляцией в Омске

Назначение

Трехфазные сухие трансформаторы с воздушно-барьерной изоляцией с переключением без возбуждения (ПБВ), предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц. Регулирование напряжения до ±5% ступенями по 2,5% ПБВ происходит путем перестановки перемычек.

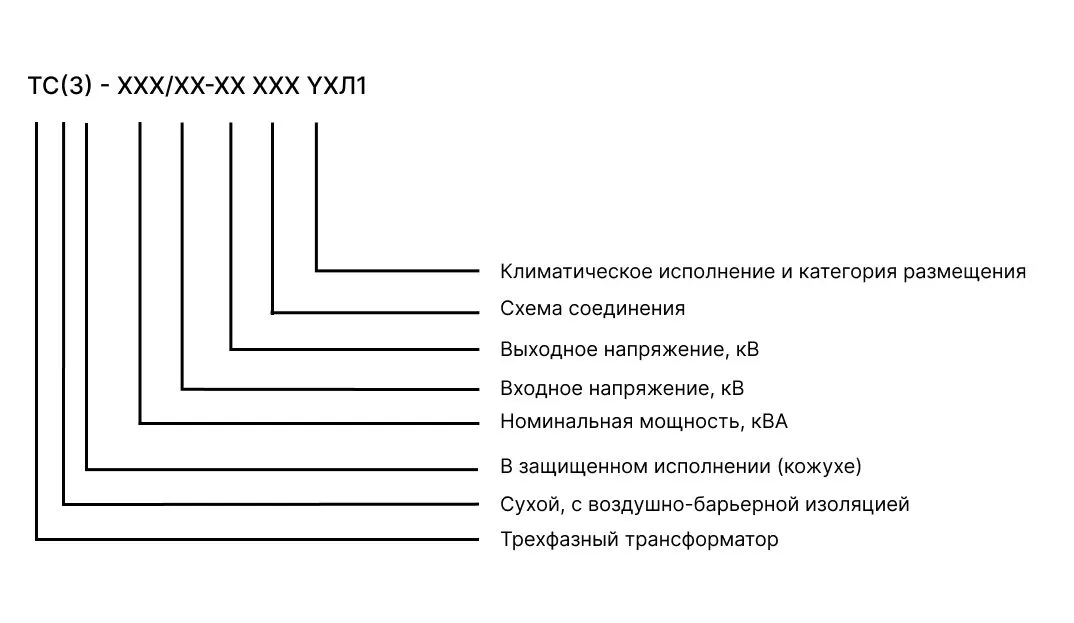

Предлагаем три варианта исполнения трансформаторов сухих силовых - трансформаторы ТС и трансформаторы ТСЗ:

• Трансформаторы сухие силовые типа ТС - стандартный вариант исполнения трансформатора, без защитного кожуха,

• Трансформаторы сухие силовые типа ТСЗ - вариант исполнения трансформатора с защитным кожухом.

• По специальному заказу.

Конструктивные особенности:

• Охлаждение обеспечивается благодаря вертикальными горизонтальным каналам охлаждения. Благодаря воздушно-барьерной конструкции трансформатор выдерживает кратковременные перегрузки без дополнительной вентиляции. Для увеличения перегрузочной способности возможна дополнительная комплектация вентиляторами.


• Основная изоляция обмоток  в том, что воздух не подвержен тепловому и электрическому старению, это позволяет сохранить надежность трансформатора в течении всего срока службы.


• Устойчивость изоляции трансформатора к увлажнению и загрязнению за счет пропитки обмоток специальным электроизоляционным лаком.

• Обмотки ВН трансформаторов с воздушно-барьерной изоляцией состоят из непрерывно намотанных дисков, при такой конструкции в продольной изоляции не возникает больших напряженностей электрического поля, в следствии чего отсутствует возможность возникновения частичных разрядов.

• Керамические прокладки между дисками обмотки не подвержены возгоранию.

• Стойкость к усилиям от токов КЗ достигается за счет применения в качестве проводника обмотки НН ленты из алюминия или меди. Осевая стойкость обмоток ВН обеспечивается применение нажимных колец из изоляционного материала.

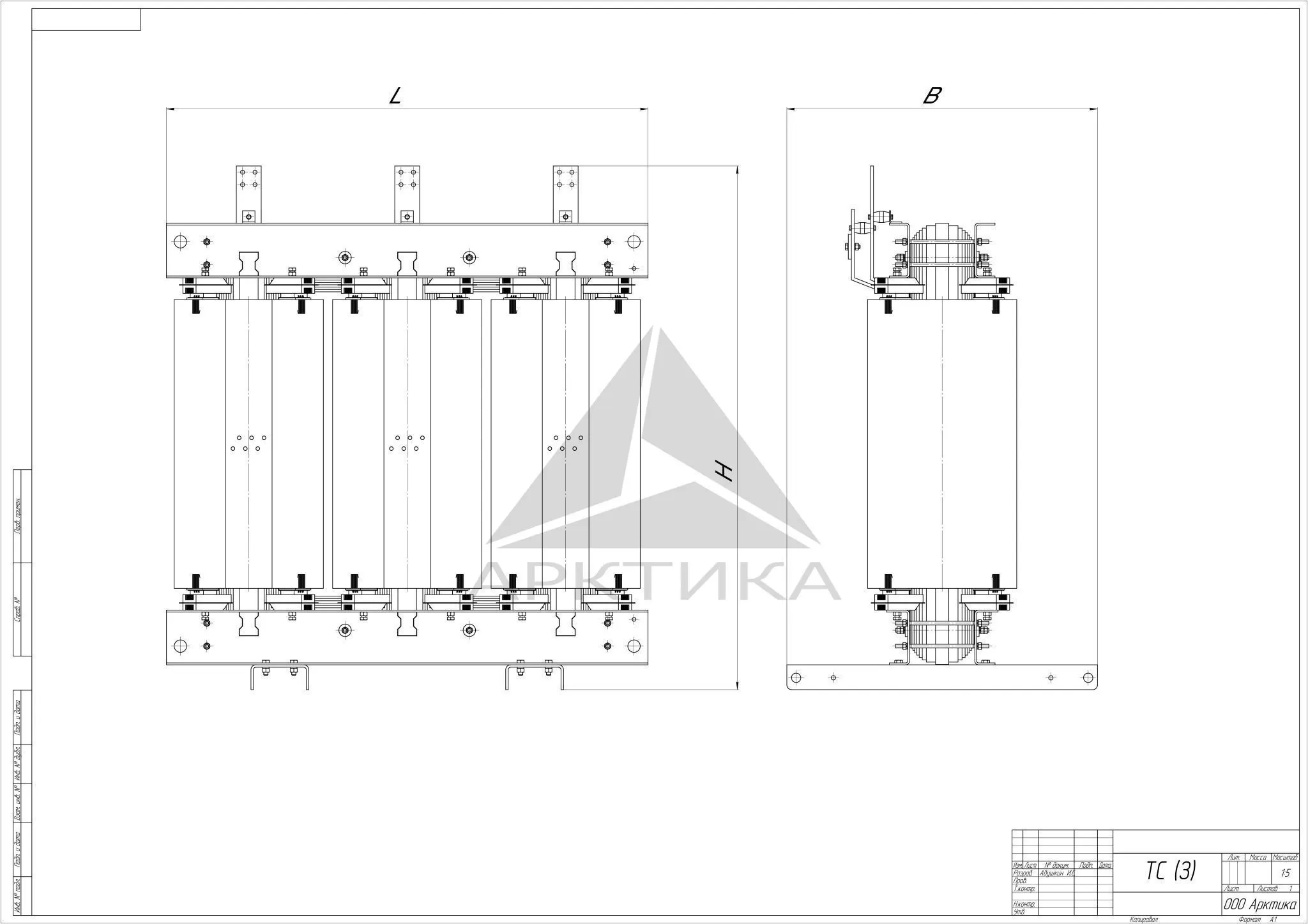

Общий чертеж

Основные технические характеристики:

Ремонт и сервис

При повреждении обмотки ВН существует возможность ремонта и замены поврежденной части, таким образом обмотки трансформаторов с воздушно-барьерной изоляцией ремонтопригодны, в отличии от литых обмоток.

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытания наведенным напряжением;
• измерение частичных разрядов;
• испытание на стойкость к грозовому импульсному напряжению;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
