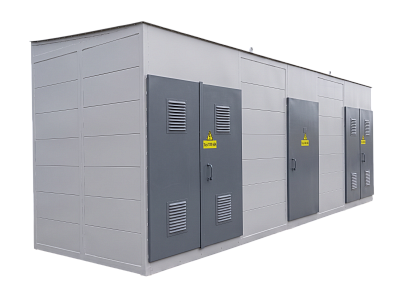

Киосковые двухтрансформаторные подстанции 2КТП в Омске

Назначение

Киосковые 2КТПН представляют собой подстанции наружной уста­новки и служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, пре­образования в электроэнергию напряжением 0,4 кВ и снабжению ею потребителей.

Конструктивные особенности

Киосковые 2КТПН представляет собой сборно-сварную каркасную конструкцию, состоящую из:

• камеры трансформатора (КТ);
• съемного высоковольтного блока;
• встроенного шкафа устройства высшего напряжения (УВН);
• встроенного распредtелительного устройства низкого напряжения (РУНН).

2КТПН киоскового типа образуется шкафом РУНН, шкафом УВН, боковой съемной стенкой и дверью для сервисного обслуживания и замены силового трансформатора. Двери камеры трансформа­тора открываются из камеры трансформатора. На крышке выдвижного высоковольтного блока установлены высо­ковольтные ввода, проходные изоляторы НН, траверса со штыревыми изоляторами, а также высоковольтные разрядники,

В верхней части высоковольтного блока расположена траверса со штыревыми изоляторами НН, к которым присоединяются провода ли­нии 0,4 кВ.

При исполнении 2КТПН киоскового типа с кабельными вводами на сто­роне НН, проходные изоляторы НН, траверса со штыревыми изолято­рами НН, не устанавливаются.

Через высоковольтный блок проходят шины ВН закрепленные на опорных изоляторах, а также провода 0,4 кВ закрепленные на боко­вых стенках.

Условия эксплуатации

Климатическое исполнение и категория размещения 2КТПН — по ГОСТ 14695‑80, ГОСТ 15150‑69, ГОСТ 15543.1‑89.

Условия нормальной работы

• температура окружающего воздуха — -40 до +40 °С;
• высота над уровнем моря — не более 1000 м;
• окружающая среда — невзрывоопасная, не содержащая токо- проводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изоляцию.

2КТПН киоскового типа не предназначены для:

• работы в условиях тряски, вибрации, ударов;
• ввода питания со стороны низшего напряжения.

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытания наведенным напряжением;
• измерение частичных разрядов;
• испытание на стойкость к грозовому импульсному напряжению;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
