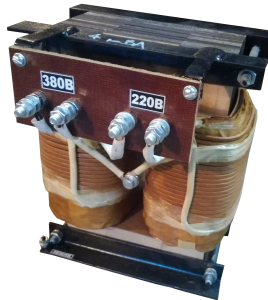

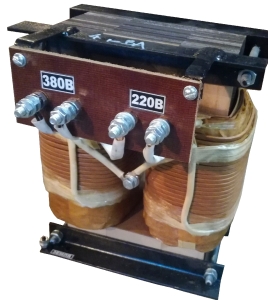

Трансформаторы серии ОРС – однофазные, разделительные, сухие, без кожуха, трансформаторы напряжения, предназначены для питания электрооборудования, электроавтоматики, сигнализации, цепей управления, станков, лифтов и других устройств если требуется разделение цепей с помощью усиленной изоляции.
Конструкция, устройство:
Магнитопровод;
Алюминиевые либо медные обмотки;
Верхние и нижние ярмовые балки;
Экран между первичной и вторичной обмотками
Клеммная колодка;
Трансформаторы данной серии оснащают экраном между первичной и вторичной обмотками, что усиливает разделяющие свойства. Экран заземляется.
Охлаждаются трансформаторы ОРС естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ОРС - не менее 90 %.
Магнитопроводы трансформаторов изготовлены из высококачественной электротехнической стали толщиной 0,35 мм;
Обмотки трансформаторов многослойные, могут выполняться алюминиевым или медным проводом , АПБ, АПСД или ПСД со стеклянной изоляцией по запросу покупателя;
Кабели ВН и НН у трансформаторов подводятся к контактным шпилькам на колодке.
Двойная пропитка электротехническим лаком
Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения
Характеристики:
Марка
Р, кВт
Сеть, В
Выходное напряжение,
Вес, кг
Габариты ДхШхВ(мм)

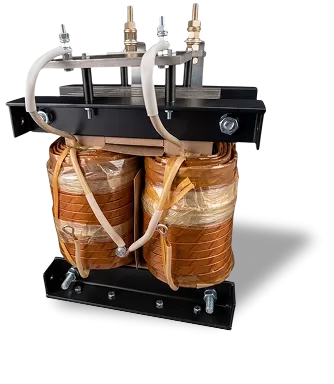

ОРС-1,6
1,6
1х380,220,660
1х12,24,36,42,110,127,220,380,660
35
320х320х520
ОРС-2,5
2,5
1х380,220,660
1х12,24,36,42,110,127,220,380,660
50
400х355х570
ОРС-4,0
4
1х380,220,660
1х12,24,36,42,110,127,220,380,660
60
455х420х570
ОРС-5,0
5
1х380,220,660
1х12,24,36,42,110,127,220,380,660
68
455х420х570
ОРС-6,3
6,3
1х380,220,660
1х12,24,36,42,110,127,220,380,660
70
455х420х570
ОРС-7,5
7,5
1х380,220,660
1х12,24,36,42,110,127,220,380,660
72
455х420х570
ОРС-10,0
10
1х380,220,660
1х12,24,36,42,110,127,220,380,660
95
455х460х690
ОРС-16,0
16
1х380,220,660
1х12,24,36,42,110,127,220,380,660
110
495х460х690
ОРС-20,0
20
1х380,220,660
1х12,24,36,42,110,127,220,380,660
145
470х490х745

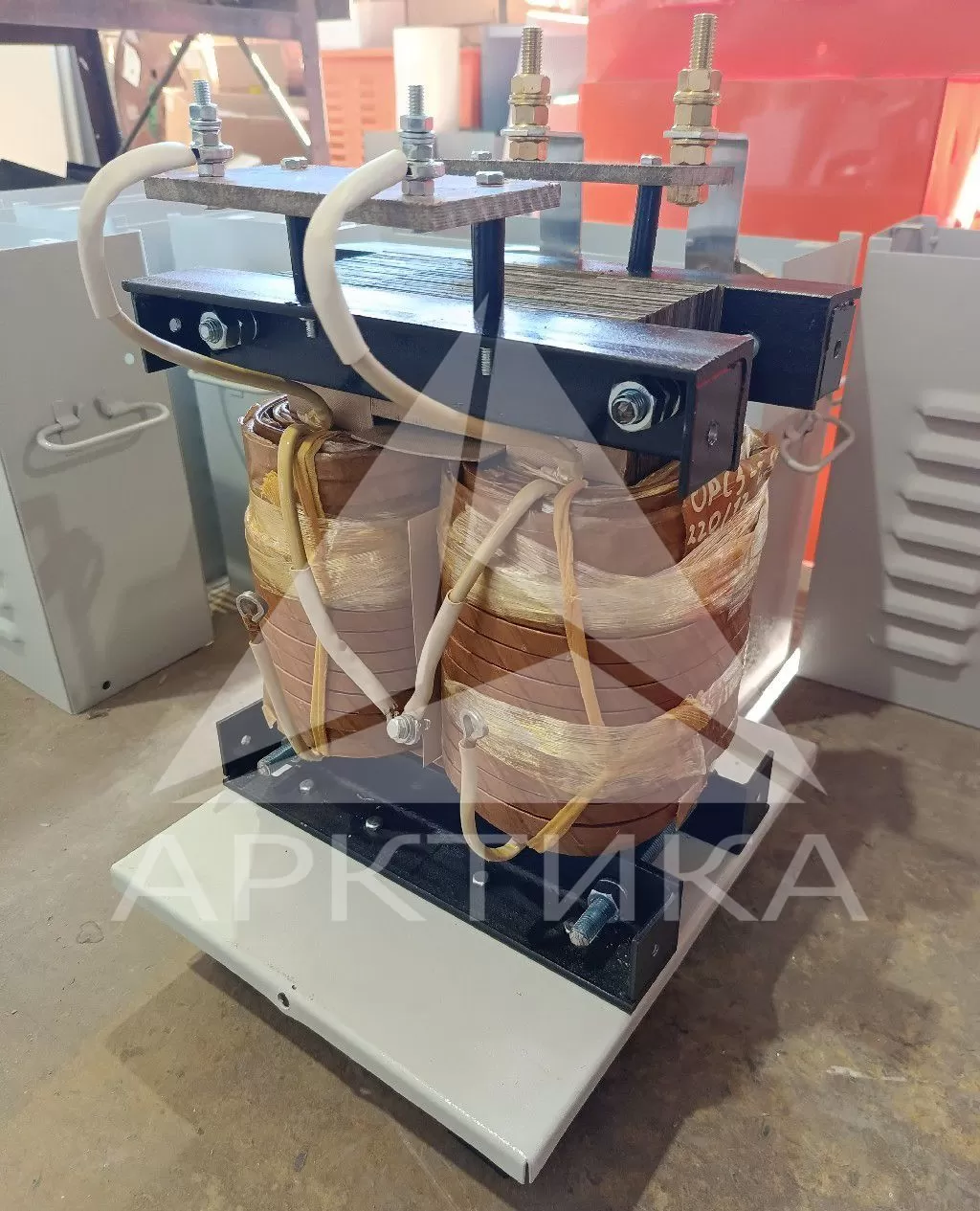

ОРС-25,0
25
1х380,220,660
1х12,24,36,42,110,127,220,380,660
165
510х490х790
ОРС-30,0
30
1х380,220,660
1х12,24,36,42,110,127,220,380,660
190
550х490х810
ОРС-40,0
40
1х380,220,660
1х36,42,110,127,220,380,660
210
540х490х845
ОРС-50,0
50
1х380,220,660
1х36,42,110,127,220,380,660
330
620х660х1030
ОРС-63,0
63
1х380,220,660
1х36,42,110,127,220,380,660
340
620х660х1030
ОРС-80,0
80
1х380,220,660
1х110,127,220,380,660
385
620х660х1120
ОРС-100,0
100
1х380,220,660
1х110,127,220,380,660
490
640х660х1310
ОРС-125,0
125
1х380,220,660
1х110,127,220,380,660
600
720х660х1400
ОРС-160,0
160
1х380,220,660
1х110,127,220,380,660
630
720х660х1400
ОРС-250,0
250
1х380,220,660
1х110,127,220,380,660
800
800х750х1500

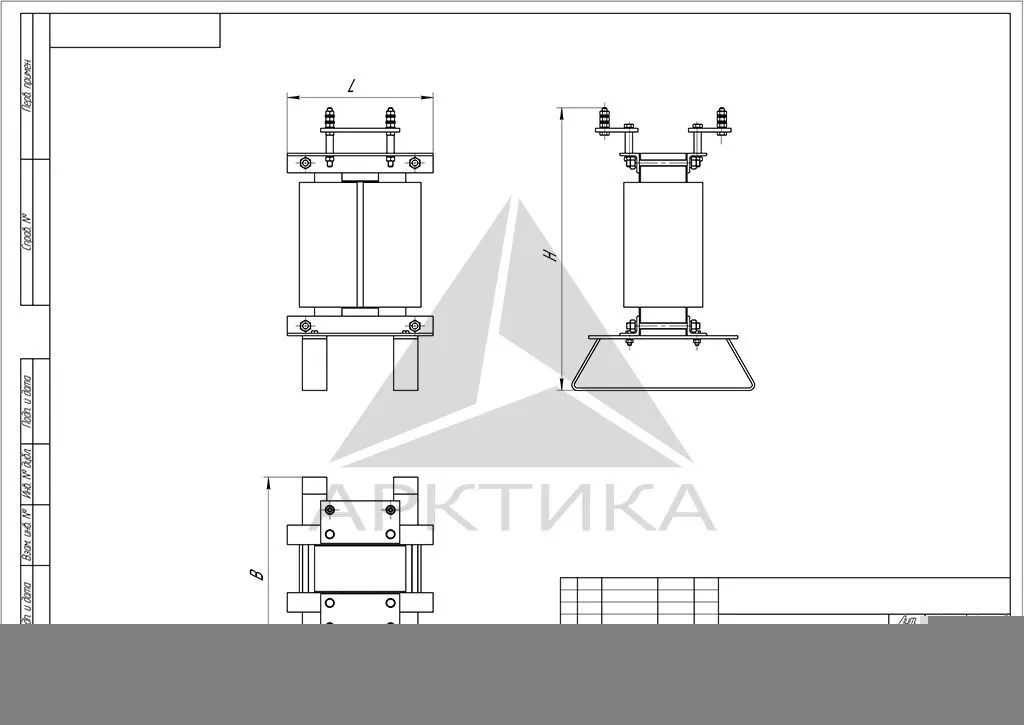

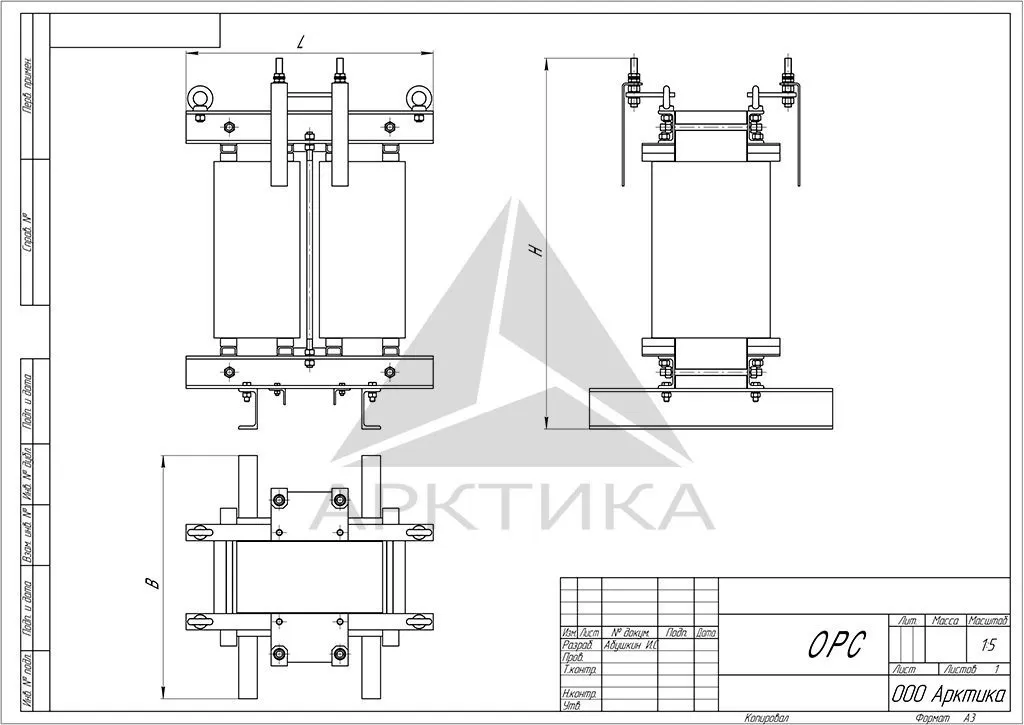

Общий чертеж:

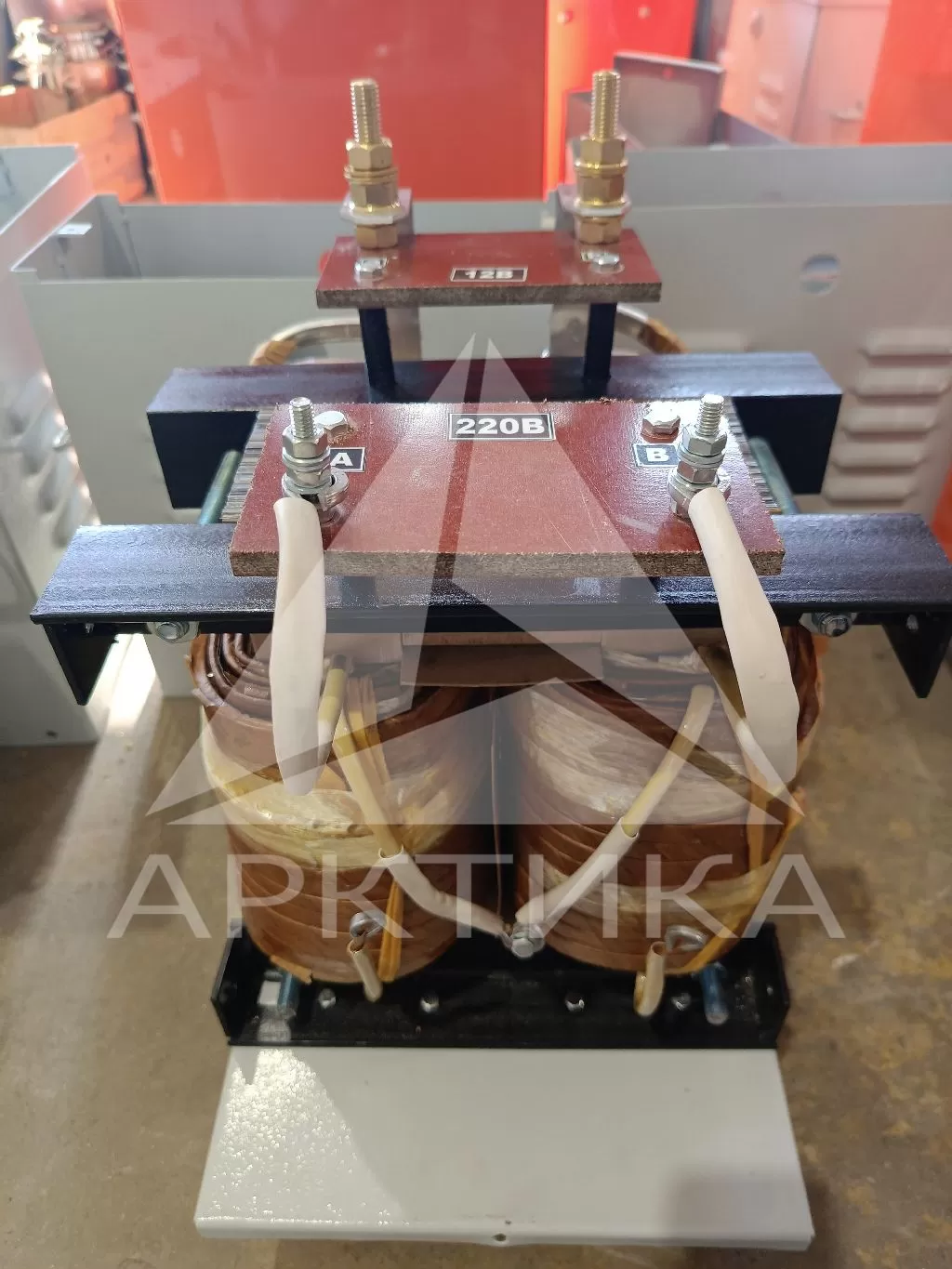

ОРС-16,0
Условия эксплуатации:
Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С
Трансформатор марки ОРС не предназначен для использования в химически активной среде;
Трансформатор ОРС исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
Высота установки трансформатора ОРС над уровнем моря, не должна превышать 1000 метров.
Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.
