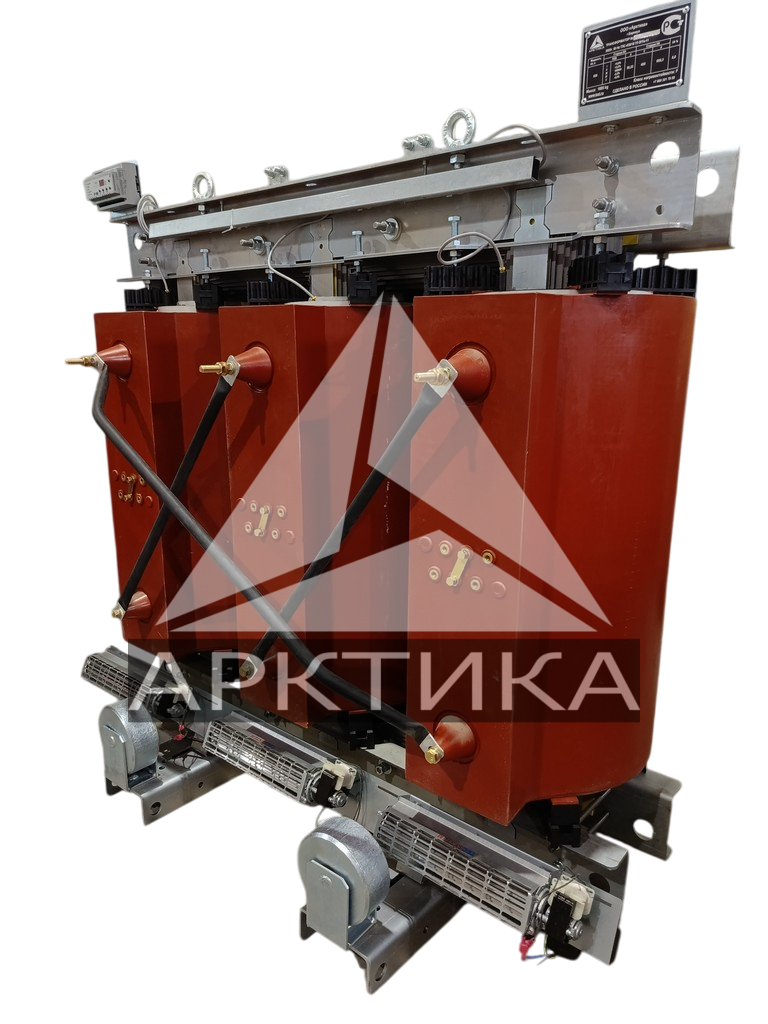

Техническое обслуживание трансформаторов сухого типа

Представьте, что вы отвечаете за бесперебойное электроснабжение объекта. За окном — июльская жара, нагрузка на сеть растет, а где-то в глубине здания гудит сухой трансформатор. Вы уверены, что он выдержит пик? Или предпочтете узнать о назревающей проблеме до того, как она превратится в аварийное отключение?

Сухие трансформаторы славятся своей неприхотливостью. В отличие от масляных собратьев, они не требуют постоянного контроля уровня и состояния диэлектрической жидкости. Но это не значит, что оборудование можно «поставить и забыть». Техническое обслуживание трансформаторов сухого типа — это комплекс мероприятий, который напрямую влияет на срок службы, надежность и безопасность всей электроустановки.

Дальше разберем, какие процедуры действительно важны, как часто их проводить и на что обращать внимание в первую очередь.

Почему сухие трансформаторы все же нуждаются в обслуживании

Основной враг сухого трансформатора — не время, а условия среды. Пыль, влага, перегрев и вибрация постепенно разрушают изоляцию, ослабляют контакты и снижают эффективность охлаждения. Каждый из этих факторов способен запустить цепочку необратимых изменений.

По данным производителей, грамотно выстроенная программа обслуживания способна продлить жизнь трансформатора на 10–15 лет. При этом значительная часть отказов происходит именно из-за пренебрежения плановыми проверками. Согласитесь, обидно потерять дорогостоящее оборудование из-за слоя пыли в вентиляционных каналах.

Техническое обслуживание трансформаторов сухого типа строится вокруг нескольких ключевых задач: поддержание чистоты, контроль теплового режима, проверка электрических соединений и своевременная диагностика изоляции. Рассмотрим каждую из них.

Регулярный внешний осмотр: первое правило профилактики

Любое серьезное обследование начинается с простого визуального контроля. Внешний осмотр позволяет выявить проблемы на ранней стадии, когда они еще не успели привести к необратимым последствиям.

Что именно нужно проверять?

• Состояние корпуса и изоляторов. Ищите трещины, сколы, следы перегрева или электрического пробоя. Потемневшие участки изоляции — тревожный сигнал.
• Уровень загрязнения. Пыль на обмотках и в вентиляционных каналах — не просто эстетическая проблема. Она нарушает отвод тепла и может стать проводящим мостиком.
• Целостность заземления. Проверьте надежность подключения заземляющих проводников. Коррозия или ослабление контакта сводят на нет всю защиту.
• Состояние системы охлаждения. Вентиляторы должны свободно вращаться, без посторонних шумов и заеданий. Решетки — быть чистыми.
• Крепежные элементы. Ослабленные болты и гайки — источник вибрации, которая постепенно разрушает изоляцию и соединения.

Периодичность осмотров зависит от условий эксплуатации. В чистых помещениях с кондиционированием достаточно проверять трансформатор раз в год. Если же оборудование установлено в цеху с высокой запыленностью или вблизи химического производства, интервал сокращается до трех-шести месяцев.

Кстати, а вы знали, что по характеру гудения трансформатора можно предварительно судить о его состоянии? Усиление шума или появление новых тонов часто указывает на ослабление стяжки магнитопровода или работу при повышенном напряжении.

Очистка: как правильно удалять пыль и не навредить

Пыль — главный враг сухого трансформатора. Оседая на обмотках, она образует теплоизолирующий слой, который мешает естественному охлаждению. В условиях повышенной влажности пыль превращается в проводящий слой, провоцируя поверхностные разряды.

Как правильно очищать оборудование?

• Пылесос с HEPA-фильтром. Оптимальный инструмент для удаления сухой пыли. Используйте мягкую щетку, чтобы не повредить изоляцию.
• Сжатый воздух — с осторожностью. Некоторые производители не рекомендуют этот метод, так как струя воздуха загоняет частицы пыли вглубь изоляции. Если иное не указано в руководстве, лучше отказаться.
• Без моющих средств. Мыло и бытовая химия могут оставить токопроводящий налет. Для труднодоступных мест используйте фен в режиме холодного воздуха.
• Чистка вентиляторов. Лопасти и защитные решетки очищаются отдельно. Забитый вентилятор перестает справляться с охлаждением, что ведет к перегреву обмоток.

Проводить очистку можно только на отключенном оборудовании. Убедитесь, что трансформатор обесточен, заземлен и приняты меры от случайной подачи напряжения.

Контроль соединений и проверка контактов

Ослабленный контакт — это локальный перегрев, который со временем выжигает изоляцию и может привести к короткому замыканию. Техническое обслуживание трансформаторов сухого типа обязательно включает проверку затяжки всех болтовых соединений на токоведущих шинах и клеммных колодках.

Что делать?

• Проверьте затяжку клемм и болтов на вводах высокого и низкого напряжения.
• Осмотрите контактные поверхности на предмет потемнения, следов оплавления или окисления.
• Используйте динамометрический ключ, чтобы не перетянуть соединения и не повредить резьбу.
• При обнаружении следов перегрева зачистите контакт и протяните соединение заново.

Эта процедура обычно проводится раз в год или при каждом плановом отключении трансформатора.

Испытания и диагностика: что показывают приборы

Визуальный осмотр хорош, но он не видит того, что скрыто внутри изоляции. Для объективной оценки состояния сухого трансформатора проводится ряд электрических испытаний.

Измерение сопротивления изоляции

Классический тест с использованием мегаомметра. Он показывает, насколько хорошо изоляция разделяет обмотки и защищает от утечки тока. Для сухих трансформаторов измерение сопротивления изоляции обязательно как при текущем, так и при капитальном ремонте.

Нормативные значения зависят от класса напряжения. Для трансформаторов с номинальным напряжением свыше 15 кВ сопротивление изоляции при температуре обмоток 20–30 °C должно быть не менее 500 МОм. Для более низких классов напряжения требования мягче, но общий принцип один: чем выше сопротивление, тем лучше.

Важно измерять не только абсолютное значение, но и коэффициент поляризации (отношение сопротивления за 10 минут к сопротивлению за 1 минуту). Значение выше 2,0 считается хорошим показателем. Если коэффициент ниже — изоляция увлажнена или загрязнена.

Проверка коэффициента трансформации

Этот тест подтверждает, что соотношение витков обмоток соответствует паспортным данным. Проводится при подозрении на витковое замыкание или неправильную работу переключателя ответвлений. Отклонение от номинала более чем на 1% — повод для детального анализа.

Испытание на диэлектрическое поглощение

Проводится от обмотки к обмотке и от обмотки к земле. Позволяет оценить состояние изоляции между обмотками и относительно корпуса. Результаты сравниваются с предыдущими измерениями или заводскими данными.

Инфракрасная термография

Тепловизионное обследование — один из самых эффективных методов ранней диагностики. Камера показывает распределение температуры по поверхности трансформатора. Аномально горячие точки указывают на ослабленные контакты, перегруженные обмотки или нарушение охлаждения.

Проводить термографию лучше под нагрузкой, когда трансформатор работает в штатном режиме. Это позволяет выявить проблемы, которые не проявляются на холостом ходу.

Анализ вибрации

Вибрация сухого трансформатора — не просто шумовой фон. Характер и амплитуда колебаний могут рассказать о состоянии магнитопровода и обмоток. Ослабление прессовки сердечника, деформация обмоток или ослабление креплений проявляются в изменении вибрационной картины.

Для диагностики используются вибродатчики и анализаторы спектра. Метод сложнее в применении, чем термография, но дает ценную информацию о механическом состоянии активной части.

Типичные ошибки при эксплуатации и обслуживании

Даже опытные специалисты иногда допускают ошибки, которые сокращают срок службы оборудования. Вот наиболее распространенные из них.

• Игнорирование запыленности. «Работает — и ладно». Пыль копится месяцами, охлаждение ухудшается, изоляция перегревается. Результат — ускоренное старение и отказ.
• Очистка сжатым воздухом без рекомендации производителя. Частицы пыли забиваются вглубь изоляции, и вытащить их оттуда уже невозможно.
• Эксплуатация при отрицательных температурах. Пуск сухого трансформатора на морозе может привести к замерзанию влаги в изоляции и ее физическому разрушению.
• Перегрузка. Каждые 10 °C сверх номинальной температуры изоляции сокращают ее срок службы примерно вдвое. Постоянные перегрузки — прямой путь к тепловому пробою.
• Отсутствие журнала обслуживания. Без записей о проведенных проверках и измерениях невозможно отследить динамику состояния оборудования.

Согласитесь, большинство этих ошибок — следствие не злого умысла, а банальной нехватки времени или знаний. Между тем, профилактика всегда дешевле ремонта.

Сравнение с масляными трансформаторами: в чем разница в обслуживании

Масляные трансформаторы требуют регулярного отбора проб масла, контроля его кислотного числа, проверки герметичности бака и состояния радиаторов. У сухих трансформаторов этих забот нет. Но появляются другие: контроль чистоты обмоток и эффективности воздушного охлаждения.

Если сравнивать трудозатраты, обслуживание трансформаторов сухого типа проще и дешевле. Нет необходимости в анализе масла, замене силикагеля, проверке мембран и устранении утечек. Однако сухие трансформаторы более чувствительны к загрязнению воздуха и влажности, поэтому требования к помещению, где они установлены, выше.

Что выбрать? Если речь идет о пожароопасном объекте или помещении с повышенными требованиями к безопасности — сухой трансформатор вне конкуренции. Если же важна максимальная мощность при ограниченных габаритах, масляный вариант может оказаться предпочтительнее.

Заключение

Техническое обслуживание трансформаторов сухого типа — это не формальность, а инвестиция в надежность и долговечность оборудования. Регулярный осмотр, своевременная очистка, контроль соединений и периодические испытания позволяют выявить проблемы задолго до того, как они приведут к аварии.

Не ждите, пока трансформатор подаст сигнал бедствия. Профилактика обходится дешевле, чем внеплановый ремонт или замена сгоревшего оборудования. А спокойствие за бесперебойное электроснабжение — вообще бесценно.

Часто задаваемые вопросы

• Какова рекомендуемая периодичность технического обслуживания трансформаторов сухого типа?

В чистых помещениях достаточно ежегодного осмотра. В запыленных или агрессивных средах проверки проводятся каждые три-шесть месяцев.

• Можно ли очищать трансформатор сухого типа под напряжением?

Нет. Любые работы по очистке, включая удаление пыли, должны проводиться только на полностью отключенном и заземленном оборудовании.

• Каковы наиболее распространенные признаки неисправности трансформатора?

Необычный шум, вибрация, потемнение изоляции, запах гари, следы перегрева на контактах, снижение сопротивления изоляции.

• Почему важно проводить испытания на частичные разряды?

Частичные разряды — ранний признак деградации изоляции. Их своевременное обнаружение позволяет предотвратить полный пробой и аварийное отключение.

• Как предотвратить скопление пыли внутри трансформатора?

Регулярная очистка помещения, использование фильтров на вентиляции, герметизация корпуса (если предусмотрено конструкцией), поддержание чистоты в зоне установки.

• Что делать, если вы обнаружили влагу внутри трансформатора?

Отключить оборудование, провести сушку активной части при контролируемой температуре (обычно 100–105 °C), после чего повторить испытания изоляции. При сильном увлажнении может потребоваться профессиональная сушка в специализированной камере.

• Кто должен выполнять техническое обслуживание трансформаторов сухого типа?

Только обученный персонал, ознакомленный с руководством по эксплуатации и прошедший проверку знаний правил безопасности при работе с электроустановками.

• Какие записи следует хранить после технического обслуживания?

Журнал осмотров и ремонтов, протоколы измерений сопротивления изоляции, результаты термографического обследования, данные о замене комплектующих.
