Важность контроля и способы проверки трансформаторного масла

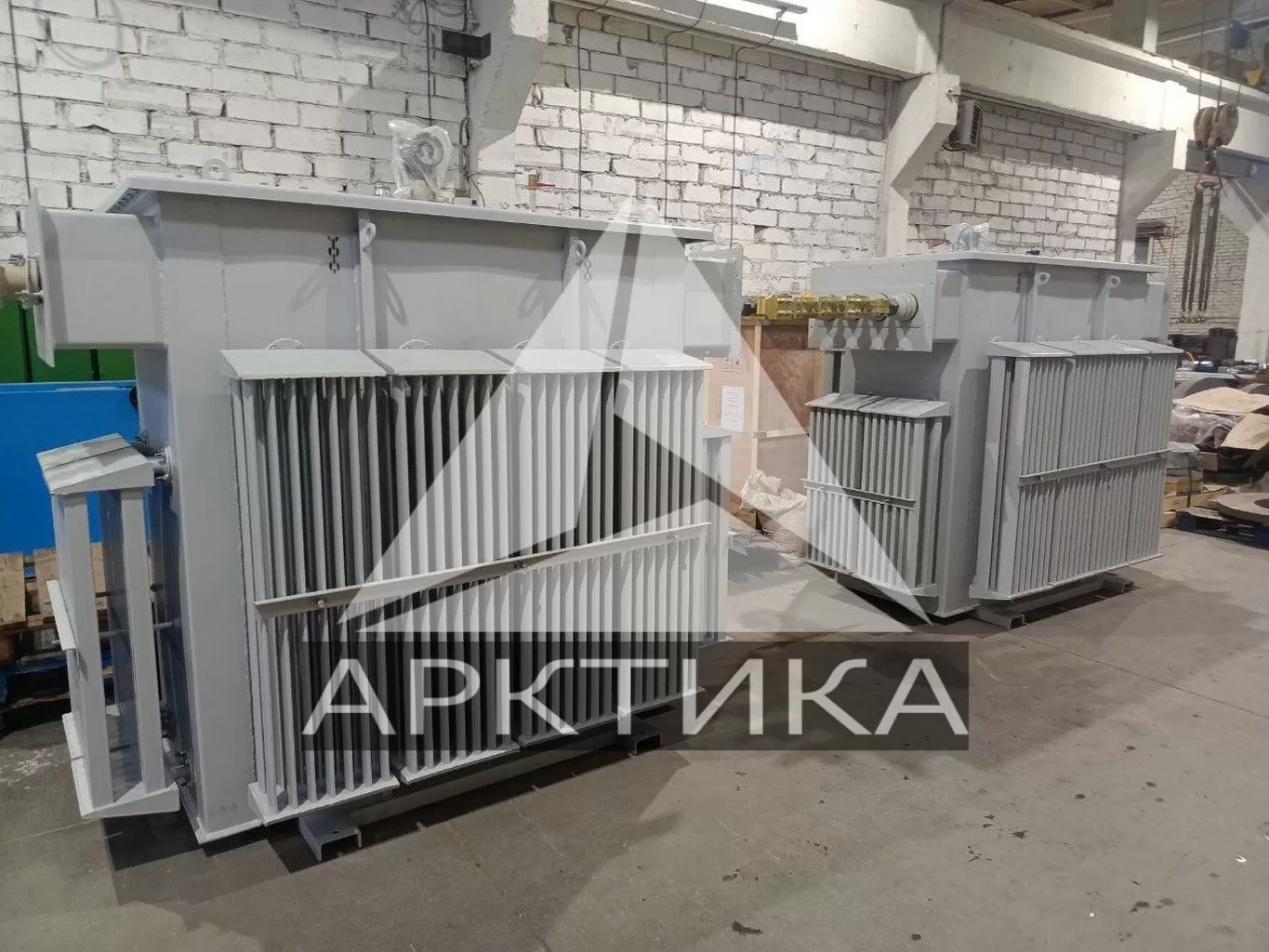

Трансформаторное масло — это не просто жидкость, залитая в бак. Это кровь энергосистемы, от состояния которой зависит надежность работы всего оборудования. Вы когда-нибудь задумывались, почему опытные энергетики уделяют такое пристальное внимание обычному маслу? Ответ прост: вовремя проведенный анализ способен предотвратить аварию, которая может обернуться миллионными убытками. В этой статье мы разберем, как контроль и проверка трансформаторного масла помогают поддерживать работоспособность силовых трансформаторов и почему без этого не обходится ни одна серьезная электростанция.

Зачем проводят испытания трансформаторного масла

Масло в трансформаторе выполняет две ключевые функции: оно отводит тепло и изолирует токоведущие части. Со временем под воздействием высоких температур, электрических полей и кислорода его свойства неизбежно ухудшаются. В нем накапливаются влага, газы, механические примеси и продукты старения. Если вовремя не заметить эти изменения, изоляция начнет разрушаться, что приведет к короткому замыканию и выходу трансформатора из строя.

Своевременная проверка трансформаторного масла позволяет выявить зарождающиеся дефекты на ранней стадии. Это не просто формальная процедура, а реальный инструмент диагностики, который дает ответ на вопрос: можно ли дальше эксплуатировать оборудование или требуется срочный ремонт?

Методика испытания трансформаторного масла

Существует несколько основных методов, каждый из которых проверяет определенный параметр.

• Определение пробивного напряжения. Это самый распространенный тест. Он показывает, при каком напряжении происходит пробой масла, то есть потеря его изоляционных свойств. Чем ниже этот показатель, тем больше в масле влаги и загрязнений.
• Хроматографический анализ растворенных газов (ХАРГ). Если в трансформаторе возникает локальный нагрев или электрический разряд, масло начинает разлагаться, выделяя характерные газы: водород, метан, ацетилен, этилен, оксид и диоксид углерода. По соотношению этих газов можно определить тип и степень опасности дефекта.
• Измерение влагосодержания. Влага — главный враг изоляции. Даже небольшое количество воды резко снижает диэлектрическую прочность и ускоряет старение целлюлозной изоляции.
• Определение кислотного числа. Этот показатель говорит о накоплении кислых продуктов окисления. Высокое кислотное число свидетельствует о том, что масло состарилось и требует замены или регенерации.

Все эти методы — лишь часть комплексной картины. Только совокупность данных позволяет сделать точный вывод о состоянии трансформатора.

Нормы и методика испытания трансформаторного масла на пробой

Процедура испытания на пробой регламентируется государственными стандартами. Суть метода проста: в специальный сосуд с маслом помещают два электрода, на которые постепенно подается высокое напряжение. Напряжение плавно повышают до тех пор, пока не произойдет пробой — искровой разряд между электродами. Значение напряжения, при котором это произошло, и есть пробивное напряжение.

Важно понимать, что для трансформаторов разных классов напряжения существуют свои нормы. Для оборудования напряжением до 15 кВ минимальное пробивное напряжение свежего масла составляет 30 кВ. А вот для трансформаторов 110–220 кВ этот порог уже значительно выше — не менее 50 кВ. Полученные значения сравнивают с нормативными, и на основании этого делают вывод о пригодности масла к дальнейшей эксплуатации.

С помощью чего проводят испытания

Для проведения испытаний используется специальное лабораторное оборудование. Это аппараты для определения пробивного напряжения, хроматографы, приборы для измерения влагосодержания (например, титраторы по методу Карла Фишера) и другое.

Современные лаборатории оснащены автоматизированными комплексами, которые не только проводят измерения, но и обрабатывают результаты, строят графики и выдают готовые протоколы. Это исключает человеческий фактор и повышает точность диагностики.

Порядок испытания трансформаторного масла

Процесс проверки масла состоит из нескольких этапов.

1. Отбор пробы. Это критически важный этап. Неправильно взятая проба может полностью исказить результаты. Образец отбирают в чистую сухую тару, избегая контакта с воздухом.
2. Транспортировка и хранение. Пробу необходимо доставить в лабораторию в кратчайшие сроки, соблюдая условия, чтобы масло не изменило свои свойства.
3. Проведение лабораторных исследований. В лаборатории проводятся все необходимые тесты в соответствии с утвержденной методикой.
4. Оформление протокола. По результатам испытаний составляется официальный документ, в котором фиксируются все полученные значения.

Нарушение любого из этих этапов может свести на нет всю работу. Поэтому к процедуре отбора проб предъявляются особые требования.

Срок испытания трансформаторного масла

Периодичность проверок зависит от типа оборудования, его мощности и условий эксплуатации. Для трансформаторов напряжением до 35 кВ, находящихся на хранении, проба масла испытывается не реже одного раза в год. Для оборудования 110 кВ и выше — также не реже одного раза в год, но с расширенным перечнем показателей.

После капитального ремонта или ввода в эксплуатацию испытания проводятся сразу же, а затем через определенные интервалы. Например, для трансформаторов 500 кВ и выше пробивное напряжение и тангенс угла диэлектрических потерь определяются через три месяца после включения в работу, а в дальнейшем — не реже одного раза в год.

Протокол испытания трансформаторного масла

Протокол — это официальный документ, который является основанием для принятия решений о дальнейшей эксплуатации оборудования. В нем указываются:

• Дата отбора пробы и дата проведения испытаний.
• Место отбора (номер трансформатора, тип оборудования).
• Перечень проведенных тестов и полученные результаты.
• Сравнение с нормативными значениями.
• Заключение о состоянии масла и рекомендации.

Наличие протокола — это не просто бюрократия. Это документ, который в случае аварии позволит установить причину и определить виновных.

За чей счет производится испытание трансформаторного масла

Финансирование испытаний обычно ложится на плечи организации, эксплуатирующей оборудование. Если трансформатор находится на гарантии, расходы может нести производитель. В некоторых случаях, когда речь идет о крупных энергетических объектах, затраты на диагностику закладываются в бюджет технического обслуживания и ремонта.

Экономия на проверке масла может показаться заманчивой, но цена ошибки неизмеримо выше. Стоимость замены трансформатора в десятки раз превышает расходы на своевременный анализ.

Количество масла для трансформатора

Объем масла зависит от мощности и типа трансформатора. В маломощных аппаратах это могут быть десятки литров, а в мощных силовых трансформаторах — десятки тонн. Количество масла влияет на тепловой режим и изоляционные характеристики. При проведении анализа важно учитывать этот объем, так как от него зависит, как быстро будут накапливаться продукты старения.

Общие принципы контроля и диагностики силовых трансформаторов

Контроль состояния трансформатора — это не разовое мероприятие, а непрерывный процесс. Он включает в себя не только анализ масла, но и тепловизионный контроль, измерение сопротивления обмоток, контроль коэффициента трансформации и другие методы.

Комплексный подход позволяет выявить дефекты на самых ранних стадиях, когда они еще не успели привести к серьезным последствиям.

Контроль трансформаторного масла — основные параметры

Какие же параметры находятся под постоянным контролем? Ниже собраны ключевые показатели, которые чаще всего проверяют в лабораторных условиях.

• Пробивное напряжение. Главный показатель диэлектрической прочности.
• Влагосодержание. Количество воды в масле.
• Кислотное число. Степень окисления масла.
• Содержание растворенных газов. Индикатор внутренних дефектов.
• Внешний вид. Наличие механических примесей, цвет, прозрачность.

Хроматографический анализ растворенных газов

Этот метод заслуживает отдельного внимания. Хроматографический анализ растворенных газов (ХАРГ) позволяет заглянуть внутрь трансформатора без его вскрытия. В масле растворяются газы, которые образуются при разложении изоляции. По их концентрации можно судить о наличии дефектов: перегрева, электрических разрядов, искрения.

Например, ацетилен (C2H2) свидетельствует о высокотемпературных процессах, а водород (H2) — о частичных разрядах. Соотношения газов, такие как CH4/H2 и C2H2/C2H4, позволяют классифицировать тип дефекта. Этот метод стал золотым стандартом в диагностике силовых трансформаторов.

Пробивное напряжение масла и влагосодержание

Эти два параметра тесно связаны. Влага резко снижает пробивное напряжение. Даже небольшое количество воды может превратить хорошее масло в непригодное. Поэтому контроль влагосодержания — это обязательная часть любой проверки.

Для трансформаторов высокого напряжения требования к влагосодержанию особенно жесткие. Например, для оборудования 110 кВ и выше содержание воды не должно превышать 0,002% (20 г/т).

Диагностика состояния обмоток трансформаторов

Обмотки — это сердце трансформатора. Их состояние можно оценить с помощью измерения сопротивления постоянному току, контроля коэффициента трансформации и других методов.

Измерение сопротивления обмоток постоянному току

Этот метод позволяет выявить дефекты контактных соединений, обрывы и витковые замыкания. Сопротивление измеряется на всех ответвлениях, и полученные значения сравниваются с паспортными данными.

Контроль коэффициента трансформации

Коэффициент трансформации — это отношение напряжений на первичной и вторичной обмотках. Его изменение может указывать на витковые замыкания или другие повреждения.

Методы обнаружения деформаций обмоток

Деформации обмоток могут возникать из-за электродинамических усилий при коротких замыканиях. Для их обнаружения применяются специальные методы.

• Метод низковольтных импульсов

Этот метод основан на подаче на обмотку низковольтного импульса и анализе формы отклика. Деформация обмотки изменяет ее индуктивность и емкость, что отражается на форме сигнала.

• Метод частотных характеристик

Более современный метод, который позволяет получить детальную картину состояния обмотки. Он основан на измерении частотных характеристик обмотки в широком диапазоне частот.

Частичные разряды в изоляции трансформаторов

Частичные разряды (ЧР) — это локальные электрические разряды, которые не приводят к полному пробою изоляции, но постепенно ее разрушают. Они являются одной из основных причин старения изоляции.

Источники частичных разрядов в трансформаторах

Источниками ЧР могут быть дефекты в изоляции, загрязнения, влага, а также дефекты в масле. Обнаружение ЧР на ранней стадии позволяет предотвратить серьезные повреждения.

Акустические методы контроля частичных разрядов

Акустические методы основаны на регистрации звуковых волн, которые возникают при частичных разрядах. Это позволяет локализовать место дефекта с высокой точностью.

Современные технологии диагностики и мониторинга

Технологии не стоят на месте. Сегодня все большее распространение получают системы онлайн-мониторинга, которые позволяют отслеживать состояние трансформатора в режиме реального времени.

Системы онлайн-мониторинга

Эти системы включают в себя датчики, которые устанавливаются непосредственно на трансформаторе. Они измеряют температуру, влажность, содержание газов в масле и другие параметры. Данные передаются на сервер, где обрабатываются и анализируются.

Применение искусственного интеллекта в диагностике

Искусственный интеллект и машинное обучение позволяют прогнозировать состояние оборудования и выявлять закономерности, которые не видны человеческому глазу. Это открывает новые горизонты в области диагностики.

Практические примеры диагностики трансформаторов

Рассмотрим пример. На подстанции 110 кВ в одном из трансформаторов было зафиксировано повышенное содержание ацетилена в масле. Анализ газов показал наличие высокотемпературного дефекта. Было принято решение о выводе трансформатора в ремонт. Вскрытие показало, что причиной стал локальный перегрев контактного соединения. Своевременная диагностика предотвратила серьезную аварию.

Анализ трендов диагностических параметров

Важно не только смотреть на текущие значения, но и отслеживать их изменение во времени. Резкий рост какого-либо параметра — это тревожный сигнал.

Часто задаваемые вопросы

• Отбор контрольных проб трансформаторного масла

Пробы отбираются в соответствии с ГОСТ IEC 60475-2014. Для этого используются специальные пробоотборники. Важно, чтобы проба была representative, то есть отражала реальное состояние масла во всем объеме.

• Хроматографический анализ

Это метод анализа, который позволяет разделить сложную смесь веществ на отдельные компоненты. В случае с трансформаторным маслом — это анализ растворенных газов.

• Можно ли по анализу трансформаторного масла определить состояние трансформатора?

Да, можно. Анализ масла — это один из самых информативных методов диагностики. Он позволяет выявить дефекты на ранней стадии, когда они еще не проявились в виде отказа.

• Какие газы в трансформаторном масле появляются в процессе эксплуатации, что характеризуют?

В процессе эксплуатации в масле появляются водород, метан, ацетилен, этилен, этан, оксид и диоксид углерода. Каждый газ характеризует определенный тип дефекта: перегрев, электрический разряд, искрение.

• Что такое диэлектрическая прочность трансформаторного масла?

Это способность масла выдерживать высокое напряжение без пробоя. Измеряется в киловольтах на миллиметр (кВ/мм) или в киловольтах (кВ) для стандартного зазора.

• Снижение уровня масла в оборудовании в условиях низких температур, что означает?

Это может быть связано с утечкой или с естественным сжатием масла при охлаждении. Однако резкое снижение уровня — это всегда повод для беспокойства.

Рекомендуем вам

Если вы хотите быть уверены в надежности своего оборудования, не пренебрегайте регулярной проверкой трансформаторного масла. Это простая и недорогая процедура, которая может сэкономить вам огромные деньги и нервы.

Почему состояние масла так важно

Масло — это индикатор здоровья трансформатора. По его состоянию можно судить о том, что происходит внутри. Регулярный контроль и правильная интерпретация результатов — залог долгой и безаварийной работы вашего оборудования.
