Разница между силовыми и распределительными трансформаторами

Вы когда-нибудь задумывались, почему одни трансформаторы стоят на огромных подстанциях за городом, а другие — на обычных столбах прямо у вас во дворе? На первый взгляд, это одинаковые устройства: металлический бак, гудение, провода. Но на самом деле разница между силовым и распределительным трансформатором фундаментальна — как между грузовым поездом и курьерским велосипедом. Оба перевозят груз, но делают это совершенно по-разному. Давайте разберемся, в чем именно заключается это отличие и почему инженеры никогда не путают эти два типа оборудования.

Что такое силовой трансформатор?

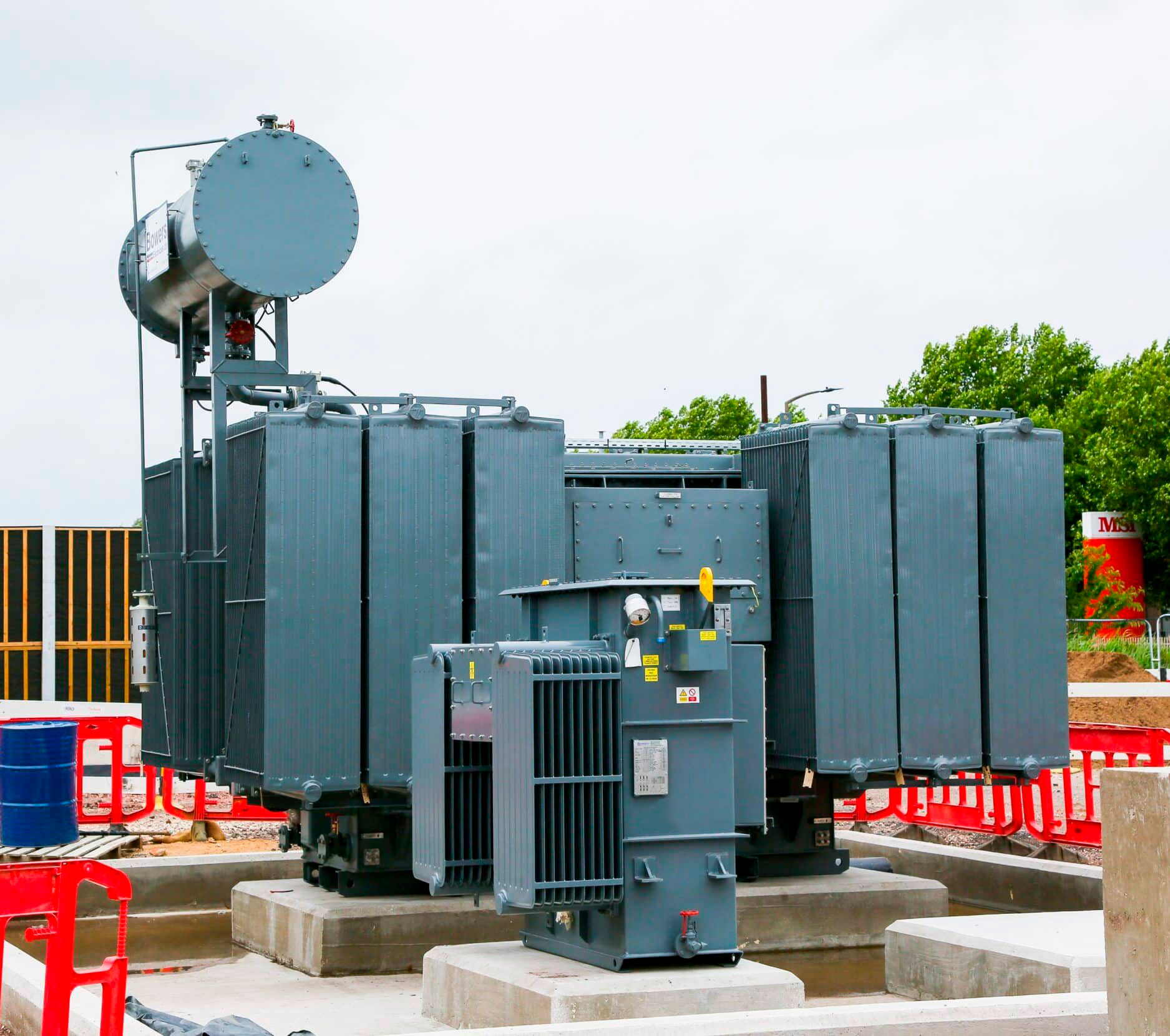

Силовой трансформатор — это тяжеловес энергетической системы. Его стихия — высокое напряжение и огромные потоки мощности. Представьте себе электростанцию где-нибудь в Сибири. Генератор выдает ток напряжением 11 кВ. Чтобы передать эту энергию за тысячи километров без чудовищных потерь, напряжение нужно поднять до 220, 500 или даже 750 кВ. Именно эту задачу решает силовой трансформатор на повышающей подстанции.

Дальше, на другом конце линии, стоит понижающая подстанция. Там другой силовой трансформатор снова снижает напряжение — скажем, до 110 кВ, чтобы энергия могла войти в городскую сеть. И снова это работа силового агрегата. Его главная особенность — он проектируется для работы с полной нагрузкой, практически на пределе своих возможностей.

Ключевые особенности силовых трансформаторов:

• Работают при напряжении от 35 кВ до 750 кВ и выше.
• Номинальная мощность исчисляется десятками и сотнями МВА (мегавольт-ампер).
• Рассчитаны на максимальный КПД именно при полной загрузке — часто 98–99%.
• Устанавливаются на генераторных и передающих подстанциях.
• Имеют большие габариты и массу — их перевозят на специальных платформах.

Инженеры проектируют такие устройства так, чтобы минимизировать потери в меди — то есть в обмотках. Почему? Потому что трансформатор почти всегда работает на полной мощности, и ток в обмотках максимален. Снижение именно этих потерь дает наибольший выигрыш в эффективности.

Что такое распределительный трансформатор?

А теперь спустимся с небес на землю. Буквально. Распределительный трансформатор — это тот самый ящик на столбе или компактная будка во дворе. Его задача скромнее, но от этого не менее важна: взять среднее напряжение (обычно 6, 10 или 35 кВ) и превратить его в безопасные 380 или 220 вольт, которые приходят в вашу квартиру, офис или цех.

Вот где начинается настоящая разница. Если силовой трансформатор — это марафонец, бегущий на пределе, то распределительный — это стайер, который работает круглосуточно, но с переменной нагрузкой. Утром вы включаете чайник, вечером — стиральную машину, ночью нагрузка падает почти до нуля. Пик потребления приходится на утренние и вечерние часы, а в среднем трансформатор загружен лишь на 50–70%.

Ключевые особенности распределительных трансформаторов:

• Работают при напряжении, как правило, ниже 36 кВ.
• Мощность обычно не превышает 2,5–5 МВА.
• Проектируются для максимальной эффективности при частичной нагрузке.
• Устанавливаются непосредственно у потребителей — на столбах, в жилых районах, на предприятиях.
• Компактны, относительно недороги и просты в обслуживании.

Здесь приоритет другой. Поскольку трансформатор включен в сеть 24 часа в сутки, даже без нагрузки, главные потери — это потери в стали (в сердечнике). Они происходят постоянно, независимо от того, работает ли у вас телевизор или нет. Поэтому распределительные трансформаторы оптимизируют именно под низкие потери холостого хода.

В чем разница между силовыми и распределительными трансформаторами?

Итак, давайте соберем все различия воедино. Это не просто вопрос размеров. Это вопрос философии проектирования, продиктованной местом в энергосистеме.

1. Типы напряжения

Силовые трансформаторы оперируют высоким и сверхвысоким напряжением. Распределительные — средним и низким. Это ключевое отличие, от которого отталкиваются все остальные параметры.

2. Назначение и применение

Силовой трансформатор — это передача электроэнергии на дальние расстояния. Распределительный — доведение ее до конечного потребителя.

3. Эффективность нагрузки

Силовые достигают пика КПД при 100% загрузке. Распределительные — при 50–70%.

4. Размер и стоимость

Силовой агрегат может весить сотни тонн. Распределительный — от нескольких сотен килограммов до пары тонн.

5. Механизм охлаждения

Для силовых трансформаторов часто применяют сложные системы охлаждения: принудительная циркуляция масла и воздуха (ONAF, OFAF). Распределительные обычно обходятся естественным масляным или воздушным охлаждением (ONAN).

6. Силовые трансформаторы с колебаниями нагрузки

Силовые трансформаторы работают в условиях стабильной нагрузки. Распределительные же постоянно испытывают колебания — от минимума ночью до пика вечером.

7. Расположение

Силовые — на охраняемых подстанциях вдали от жилых зон. Распределительные — максимально близко к потребителю.

8. Эксплуатационные характеристики

Силовые трансформаторы требуют тщательного мониторинга и регулярного обслуживания. Распределительные рассчитаны на минимальное вмешательство и длительную работу без присмотра.

Силовой трансформатор против распределительного трансформатора: сравнительная таблица

Почему важно понимать эту разницу?

Понимание различия между этими двумя типами трансформаторов — это не просто академическое упражнение. Это основа для правильного проектирования и эксплуатации энергосистем. Если вы по ошибке поставите распределительный трансформатор на место силового, он быстро выйдет из строя из-за перегрузки. Если наоборот — вы получите огромные потери энергии и неоправданно высокие затраты.

Инженеры-электрики, проектировщики сетей и специалисты по автоматизации должны четко осознавать, какой тип устройства перед ними. Это основной принцип, который обеспечивает надежность и эффективность всей системы электроснабжения.

Заключение

Силовой и распределительный трансформатор — это два разных инструмента для двух разных задач. Первый работает с огромными потоками энергии на магистралях, второй — тихо и незаметно доставляет электричество в каждый дом. Их отличие заложено в самой логике энергосистемы: передача и распределение — это разные этапы, и каждый требует своего подхода.

Теперь, проходя мимо гудящего ящика на столбе, вы будете точно знать: это не просто «трансформатор», это труженик последней мили, который каждый день превращает опасное высокое напряжение в привычные 220 вольт в вашей розетке.
