Приемочные испытания трансформаторного оборудования: полный гид для инженера

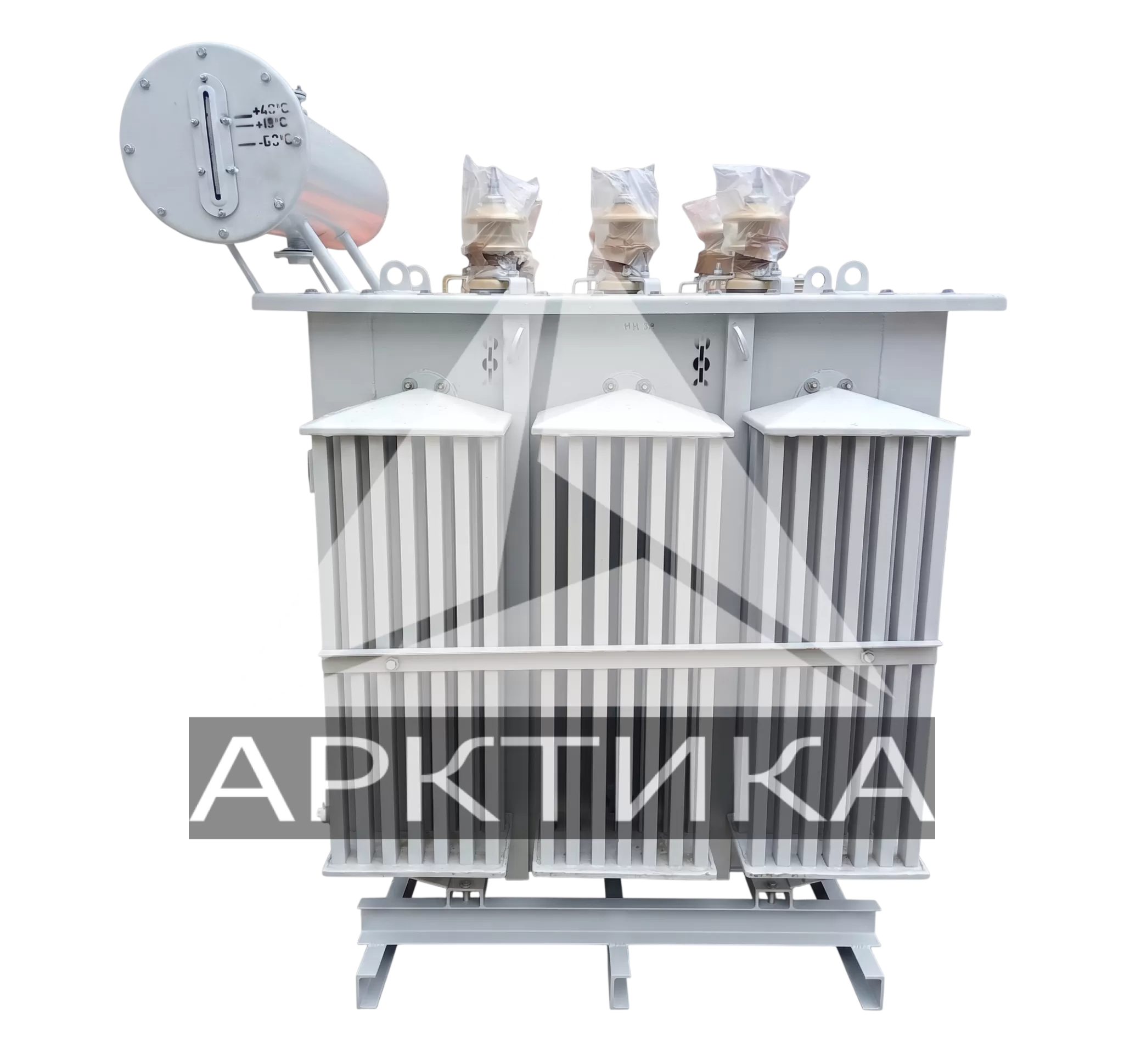

Представьте: вы стоите на объекте, рядом — только что смонтированный силовой трансформатор. Он выглядит целым, но как убедиться, что внутри всё в порядке? Именно для этого и существуют приемочные испытания. Это не просто формальность. Это ваш главный инструмент контроля, который отделяет надёжную работу от аварий и финансовых потерь.

В этой статье мы разберём всё: от нормативной базы до тонкостей измерений. Вы узнаете, какие проверки обязательны, как их проводить и на что смотреть в первую очередь. Готовы? Поехали.

Что такое приемо-сдаточные испытания и зачем они нужны

Приемо-сдаточные испытания (ПСИ) — это комплекс проверок, которые проводят перед вводом трансформатора в эксплуатацию. Их цель — подтвердить, что оборудование соответствует заводским характеристикам и готово к работе под нагрузкой. Без положительных результатов ПСИ эксплуатировать трансформатор запрещено.

Кто проводит такие испытания? Обычно это служба технического контроля предприятия-изготовителя или специализированная наладочная организация. В любом случае, ответственность за качество лежит на заказчике, который принимает оборудование.

• Выявление дефектов, возникших при транспортировке или монтаже.
• Проверка соответствия параметров паспортным данным.
• Получение базовых значений для будущих профилактических измерений.
• Обеспечение безопасной и надёжной работы электроустановки.

Нормативная база: на что опираться

Основной документ для любого инженера-электрика — это Правила устройства электроустановок (ПУЭ), а именно глава 1.8 «Нормы приемо-сдаточных испытаний». Именно здесь прописан объём и нормы для трансформаторов различных классов напряжения.

Помимо ПУЭ, существуют государственные стандарты. Например, ГОСТ 3484.1-88 регламентирует методы электромагнитных испытаний, включая измерение сопротивления обмоток постоянному току. Для трансформаторов малой мощности действует ГОСТ 11677-85, который также определяет программу приемо-сдаточных испытаний.

Важно: если вы работаете с импортным оборудованием, испытания проводятся по указаниям завода-изготовителя, но значения проверяемых величин всё равно должны соответствовать требованиям ПУЭ.

Ключевые виды испытаний силовых трансформаторов

Объём испытаний зависит от мощности и класса напряжения трансформатора. Однако есть перечень проверок, которые считаются базовыми. Рассмотрим их подробнее.

1. Измерение сопротивления изоляции и коэффициента абсорбции

Это, пожалуй, самый распространённый вид проверки. Сопротивление изоляции измеряют мегаомметром. Но просто получить цифру недостаточно. Важно рассчитать коэффициент абсорбции — отношение сопротивления, измеренного через 60 секунд (R60), к сопротивлению через 15 секунд (R15).

Почему это важно? Коэффициент абсорбции показывает, насколько хорошо изоляция поглощает влагу. Если значение низкое, это верный признак увлажнения или загрязнения. Для трансформаторов мощностью более 1,6 МВ·А нормы регламентируются инструкцией по эксплуатации.

2. Измерение сопротивления обмоток постоянному току

Эта процедура позволяет выявить дефекты контактных соединений, обрывы или витковые замыкания. Измерения проводят на всех ответвлениях обмоток. Согласно ГОСТ 3484.1-88, сопротивление измеряют способом падения напряжения или при помощи моста.

Ток при измерениях не должен превышать 0,2 номинального тока нагрузки. Для точных результатов используют приборы класса точности не ниже 0,5. Полученные значения сравнивают между фазами и с заводскими данными.

3. Проверка коэффициента трансформации и группы соединения обмоток

Коэффициент трансформации — это отношение напряжений на первичной и вторичной обмотках. Его проверка позволяет убедиться, что число витков соответствует проекту. Отклонение от паспортных значений не должно превышать допустимые нормы.

Группа соединения обмоток определяет фазовый сдвиг между напряжениями. Для трёхфазных трансформаторов это критически важный параметр, особенно при параллельной работе. Проверку проводят для всех трансформаторов без исключения.

4. Испытание повышенным напряжением промышленной частоты

Это один из самых ответственных этапов. Испытание позволяет выявить дефекты изоляции, которые не видны при обычных измерениях. Напряжение прикладывают к обмоткам вместе с вводами в течение одной минуты.

Нюанс: для маслонаполненных трансформаторов при вводе в эксплуатацию это испытание не обязательно, а вот для сухих трансформаторов — обязательно. Импортные трансформаторы разрешается испытывать напряжениями, указанными в таблицах ПУЭ, только если они не превышают заводские испытательные уровни.

5. Испытание трансформаторного масла

Масло выполняет две функции: охлаждение и изоляция. Поэтому его качество проверяют особенно тщательно. Пробы отбирают из бака трансформатора и контактора устройства РПН (если он есть).

Что проверяют в масле? Электрическую прочность, кислотность, наличие механических примесей и влаги. Результаты анализа позволяют судить о состоянии изоляции и необходимости её замены или регенерации.

6. Проверка работы переключающего устройства

Устройство регулирования напряжения под нагрузкой (РПН) — сложный механизм. Его проверяют на всех ступенях. Смотрят на плавность переключения, отсутствие заеданий и правильность работы блокировок.

Для трансформаторов с РПН проводят контрольную проверку работы переключающего устройства. Это позволяет убедиться, что при эксплуатации не возникнет проблем с регулировкой напряжения.

Сводная таблица ключевых проверок

Чтобы вам было проще ориентироваться, я собрал основные виды испытаний в одну таблицу. Она поможет быстро понять, что и зачем проверяется.

Особенности испытаний для разных классов напряжения

Объём приемо-сдаточных испытаний напрямую зависит от класса напряжения и мощности. Рассмотрим основные различия.

Трансформаторы 6–10 кВ

Для трансформаторов этого класса обычно проводят сокращённый объём испытаний. В него входят измерение сопротивления изоляции, проверка коэффициента трансформации, измерение сопротивления обмоток постоянному току и испытание масла.

Испытание повышенным напряжением для трансформаторов 6–10 кВ часто проводят вместе с силовыми кабелями. Оценка состояния изоляции производится по нормам, принятым для кабелей.

Трансформаторы 35 кВ и выше

Здесь объём испытаний расширяется. Добавляются измерения тангенса угла диэлектрических потерь, проверка изоляционных характеристик вводов и более детальный анализ масла.

Для трансформаторов 110 кВ и выше обязательно определение тангенса угла диэлектрических потерь при температуре 90 °C. Это позволяет выявить увлажнение и старение изоляции на ранних стадиях.

Сухие трансформаторы

Сухие трансформаторы испытываются по несколько иному регламенту. Для них обязательны пункты 1–8, 12, 14 (по ПУЭ). Испытание повышенным напряжением промышленной частоты для сухих трансформаторов обязательно.

Порядок проведения приемо-сдаточных испытаний

Как правильно организовать процесс? Вот пошаговый план, которого стоит придерживаться.

• Подготовительный этап: изучение документации, проверка условий монтажа, подготовка приборов.
• Внешний осмотр: проверка целостности корпуса, вводов, отсутствие повреждений.
• Измерение сопротивления изоляции и коэффициента абсорбции.
• Измерение сопротивления обмоток постоянному току.
• Проверка коэффициента трансформации и группы соединения.
• Испытание масла (для маслонаполненных трансформаторов).
• Испытание повышенным напряжением (если требуется).
• Проверка работы переключающего устройства.
• Оформление протокола и заключения о пригодности к эксплуатации.

Каждый этап важен. Пропуск хотя бы одного пункта может привести к тому, что дефект останется незамеченным.

Частые ошибки при проведении испытаний

Даже опытные специалисты иногда допускают ошибки. Вот несколько типичных ситуаций, которых стоит избегать.

• Недостаточное время выдержки при измерении сопротивления изоляции (менее 60 секунд).
• Использование приборов с низким классом точности.
• Проведение измерений при температуре, отличающейся от нормальных условий.
• Отсутствие сравнения полученных данных с заводскими.
• Некорректный отбор проб масла.

Каждая из этих ошибок может исказить результаты и привести к ложным выводам.

Заключение

Приемо-сдаточные испытания трансформаторного оборудования — это не просто бюрократическая процедура. Это гарантия того, что ваше оборудование будет работать надёжно и безопасно. Игнорирование или формальный подход к испытаниям может обернуться серьёзными авариями и финансовыми потерями.

Помните: лучше потратить время на тщательную проверку перед вводом в эксплуатацию, чем потом устранять последствия аварии. Используйте нормативную базу, применяйте качественные приборы и внимательно анализируйте результаты. Тогда ваше оборудование прослужит долго и безотказно.

Часто задаваемые вопросы

Вопрос: Обязательно ли проводить испытание повышенным напряжением для масляных трансформаторов при вводе в эксплуатацию?

Ответ: Нет, для маслонаполненных трансформаторов при вводе в эксплуатацию это испытание не обязательно, если иное не указано в инструкции завода-изготовителя.

Вопрос: Какой прибор лучше использовать для измерения сопротивления обмоток постоянному току?

Ответ: Подойдут приборы класса точности не ниже 0,5. Можно использовать метод падения напряжения или мостовой метод.

Вопрос: Что делать, если результаты испытаний не соответствуют нормам?

Ответ: Необходимо выяснить причину отклонений. Возможно, потребуется повторное испытание, сушка изоляции или замена масла. В некоторых случаях трансформатор может быть признан непригодным к эксплуатации.
