Как работают трансформаторы: повышение и понижение напряжения

Вы когда-нибудь задумывались, почему от розетки в вашем доме идёт безопасные 220 вольт, а по проводам между городами бегут сотни тысяч? Ответ кроется в устройстве, которое вы, скорее всего, видели, но не придавали значения. Трансформатор. Именно он делает возможной передачу электрической энергии на огромные расстояния и её безопасное использование в быту. Без него современный мир просто не существовал бы в привычном виде.

Что это за устройство? Трансформатор — это статическое электромагнитное устройство, предназначенное для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты. Проще говоря, он может как повышать напряжение, так и понижать его, в зависимости от потребностей. Представьте себе два соединённых бассейна с водой: один — с высоким давлением, другой — с низким. Трансформатор работает по схожему принципу, только вместо воды — электричество, а вместо давления — напряжение и ток.

Что такое трансформатор и зачем он нужен

Назначение трансформатора — изменять напряжение и распределять электроэнергию при передаче. Помимо основной функции, это оборудование выполняет и другие задачи:

• Создаёт гальваническую развязку. Трансформатор передаёт ток без непосредственного электрического контакта между обмотками. Это повышает безопасность электроприборов: они защищены от сбоев и повреждений, которые могут возникнуть из-за аварий на линии.
• Позволяет измерять параметры тока. Измерительные трансформаторы дают возможность безопасно контролировать напряжение и ток в сети без прямого подключения приборов к высоковольтным цепям.

Разные виды трансформаторов применяют в большинстве схем питания. Такое оборудование востребовано на электростанциях, в системах освещения, аудиосистемах, бытовых электроприборах и промышленности.

Вы наверняка замечали, что зарядное устройство вашего ноутбука или телефона нагревается. Это работа трансформатора: он преобразует напряжение из сети в то, что нужно вашему гаджету. Внутри этого небольшого блока питания происходит сложный процесс, основанный на физических законах, открытых ещё в XIX веке.

Принцип работы трансформатора

В основе работы трансформатора лежит явление электромагнитной индукции, открытое Майклом Фарадеем в 1831 году. Суть его проста: если через проводник (катушку) протекает переменный ток, вокруг него возникает изменяющееся магнитное поле. Это поле способно наводить (индуцировать) напряжение в другой катушке, расположенной рядом.

Когда по первичной обмотке протекает переменный ток, вокруг неё возникает изменяющееся магнитное поле. Это поле пронизывает вторичную обмотку, создавая в ней электродвижущую силу (ЭДС). Величина наведённого напряжения зависит от двух факторов: скорости изменения магнитного потока и количества витков во вторичной катушке.

Важно понимать: трансформатор работает только на переменном токе. Постоянный ток создаёт неизменное магнитное поле, которое не может индуцировать напряжение во вторичной обмотке. Именно поэтому все электростанции вырабатывают переменный ток — его легко трансформировать.

Формула, описывающая работу идеального трансформатора, выглядит так: отношение напряжений на обмотках равно отношению числа витков этих обмоток. Это фундаментальное правило, которым пользуются инженеры по всему миру.

Коэффициент трансформации

Коэффициент трансформации — это ключевой параметр, который показывает, во сколько раз трансформатор изменяет напряжение. Он определяется как отношение числа витков первичной обмотки к числу витков вторичной обмотки.

Если коэффициент трансформации больше единицы, трансформатор понижающий — напряжение на выходе меньше, чем на входе. Если меньше единицы — повышающий, напряжение на выходе выше. Именно этот простой принцип позволяет передавать электроэнергию на сотни километров с минимальными потерями.

Как это работает на практике? Электростанция вырабатывает ток напряжением, скажем, 10 000 вольт. Повышающий трансформатор увеличивает его до 500 000 вольт. Потери при передаче по проводам при таком высоком напряжении минимальны. Затем, уже недалеко от потребителя, понижающие трансформаторы последовательно снижают напряжение до безопасных 220 вольт.

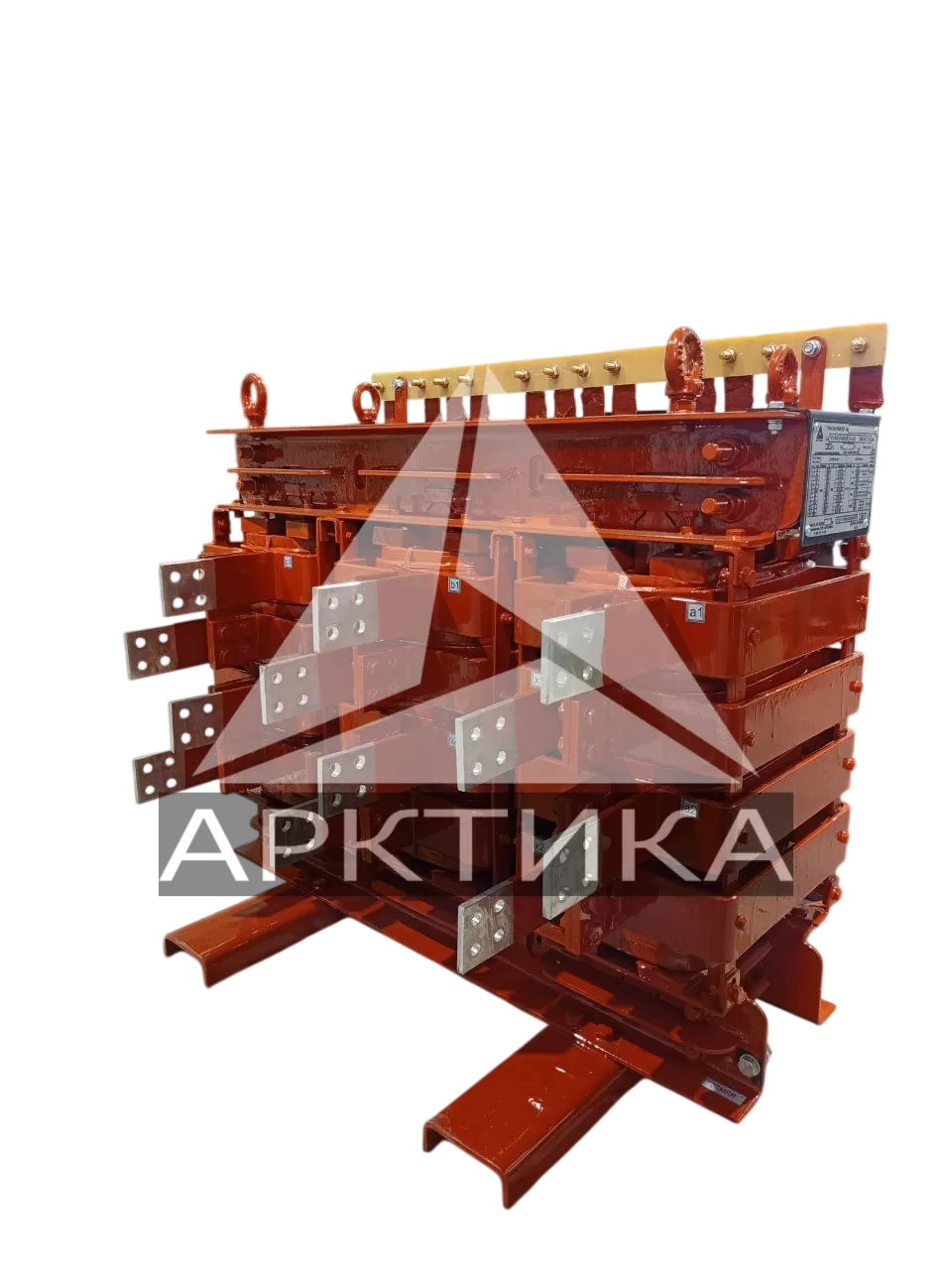

Устройство трансформатора: из чего он состоит

Конструкция большинства моделей довольно проста и включает в себя всего несколько основных элементов. Рассмотрим их подробнее.

• Магнитопровод (сердечник)

Это компонент из стальных пластин, сплава железа и никеля или ферритов. По сердечнику проходит магнитный поток. За счёт свойств материалов минимизируются потери напряжения. Форма магнитопровода и выбор металлов, из которых его изготавливают, зависят от назначения, условий эксплуатации и характеристик трансформатора.

Магнитопроводы бывают стержневого и броневого типов. У трансформаторов стержневого типа обмотки находятся поверх магнитопровода, а у броневого типа магнитопровод находится поверх обмоток, как бы бронируя их. Часть магнитопровода, на которой размещены обмотки, называют стержнем, а на которой обмотки отсутствуют — ярмом.

• Обмотки

Обмотки устанавливаются на магнитопровод и делятся на первичные и вторичные. Катушки электрически изолированы друг от друга, но связаны индукционно. Их форма зависит от вида магнитопровода и может быть цилиндрической, дисковой или пластинчатой.

Первичные (входные) обмотки подключают к источнику переменного напряжения. Вторичные (выходные) подсоединяют к потребителю — через них подаётся ток с изменённым вольтажом. Именно количество витков в этих обмотках и определяет, как изменится напряжение.

• Корпус и изоляция

Оба элемента — защитные. Корпус предотвращает негативные последствия внешних воздействий на катушки и магнитопровод. Как правило, эту часть изготавливают из тонкостенного металла, за счёт которого от внутренних компонентов отводится лишнее тепло.

Изоляция нужна, чтобы избежать пробоев между обмотками и другими деталями. Их изолируют бумагой, лаками, компаундами или газами. От качества изоляции напрямую зависит срок службы и надёжность трансформатора.

• Система охлаждения

При работе трансформатора часть энергии теряется, превращаясь в тепло. Мощные силовые трансформаторы выделяют огромное количество тепла, которое необходимо отводить. Для этого используют специальные системы охлаждения.

Охладители снижают температуру обмоток и сердечника. В масляных трансформаторах используется трансформаторное масло, которое циркулирует между обмотками и отводит тепло к радиаторам на корпусе. В сухих трансформаторах охлаждение происходит за счёт естественной или принудительной вентиляции воздуха.

Баки и система охлаждения обеспечивают не только отвод тепла, но и защиту обмоток от неблагоприятных воздействий извне, а также служат изоляцией между токоведущими и заземлёнными частями.

Повышение и понижение напряжения

Ключевая особенность трансформатора — возможность изменять напряжение на выходе. Если число витков во вторичной обмотке больше, чем в первичной, выходное напряжение будет выше входного — такой трансформатор называется повышающим. И наоборот, если витков во вторичной обмотке меньше, напряжение снижается — это понижающий трансформатор.

При этом ток во вторичной обмотке изменяется обратно пропорционально напряжению. Если напряжение повышается, ток уменьшается, и наоборот. Это объясняется законом сохранения энергии: мощность на входе и выходе (с учётом потерь) остаётся примерно одинаковой.

Повышающие трансформаторы увеличивают напряжение для уменьшения потерь при передаче электроэнергии на большие расстояния. Понижающие трансформаторы снижают напряжение до безопасного уровня для бытовых и промышленных потребителей.

Виды и типы трансформаторов

Трансформаторы различаются по назначению, конструкции, типу магнитопровода и другим параметрам. Рассмотрим основные виды.

По назначению

• Силовые трансформаторы — для передачи и распределения электроэнергии. Самый распространённый тип.
• Измерительные трансформаторы — для безопасного подключения измерительных приборов к высоковольтным цепям.
• Сварочные трансформаторы — для питания сварочных аппаратов.
• Импульсные трансформаторы — для работы в импульсных источниках питания.
• Разделительные трансформаторы — для гальванической развязки цепей.
• Согласующие трансформаторы — для согласования сопротивлений в электронных схемах.

По типу магнитопровода

• Стержневые — обмотки расположены на стержнях магнитопровода.
• Броневые — магнитопровод охватывает обмотки, как броня.
• Тороидальные — магнитопровод имеет форму кольца (тора).

Также трансформаторы бывают однофазными и трёхфазными, с воздушным или масляным охлаждением. Каждый тип имеет свои преимущества и применяется в зависимости от конкретных задач.

Регулирование напряжения трансформатора

Напряжение в сети постоянно меняется — из-за изменения нагрузки, сезонных факторов, аварий на линиях. Чтобы потребители получали стабильное напряжение, трансформаторы оснащают устройствами регулирования. Существует два основных способа: переключение без возбуждения (ПБВ) и регулирование под нагрузкой (РПН).

Различают два способа регулирования напряжения. Такое регулирование напряжения называют регулированием под нагрузкой (РПН). Для трансформаторов небольшой мощности часто применяют регулирование напряжения без возбуждения, то есть после отключения всех их обмоток от сети. Этот способ сокращённо называют ПБВ (переключение без возбуждения).

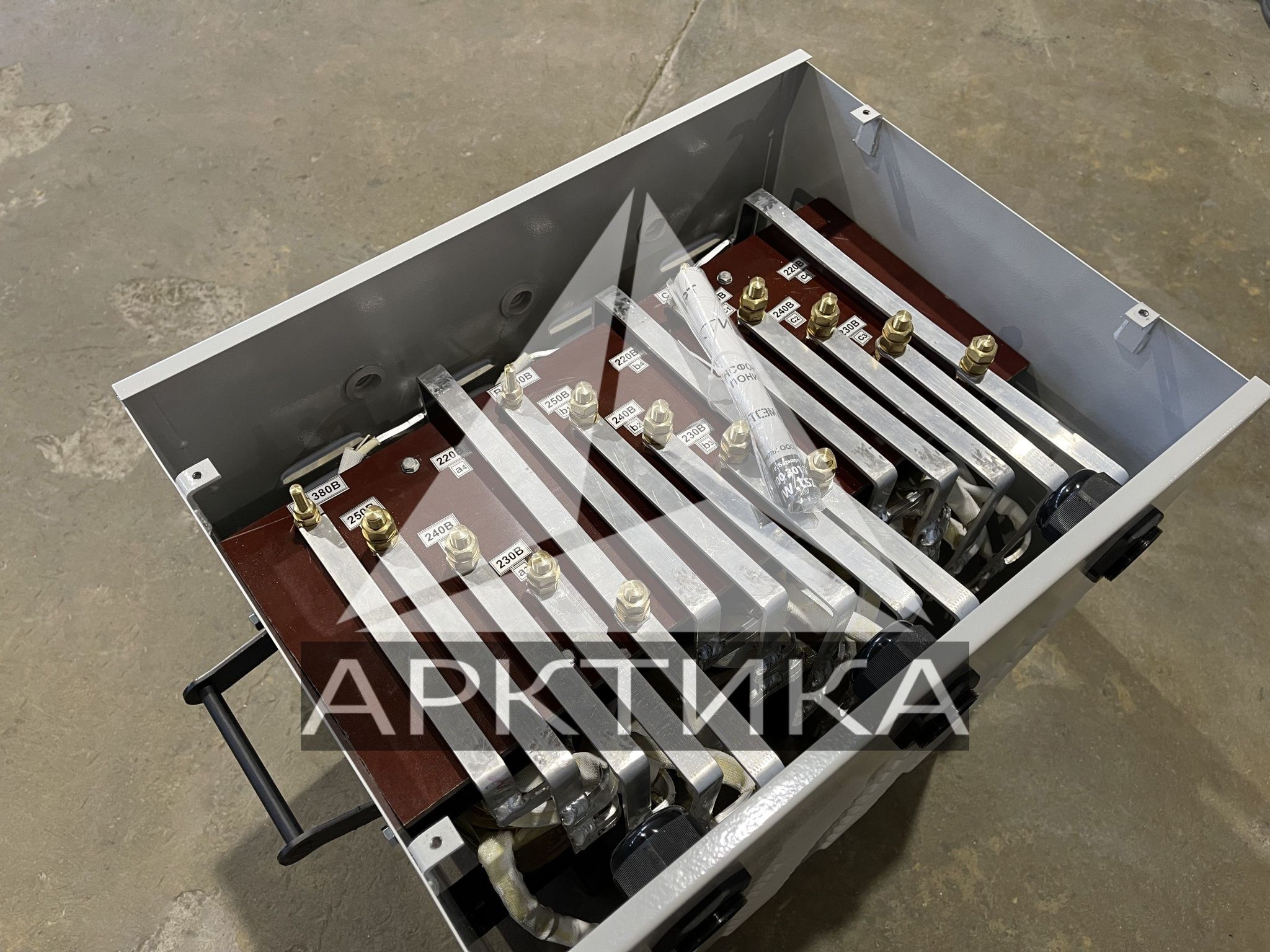

• ПБВ: переключение без возбуждения

ПБВ — более простой и дешёвый способ. Переключение регулировочных ответвлений производится только после полного отключения трансформатора от сети. Обычно такие переключения делают вручную или с помощью моторизованного привода, но обязательно при обесточенном оборудовании.

Трансформаторы с ПБВ имеют основное ответвление с номинальным напряжением и четыре ступени регулирования по 2,5% от номинального напряжения. Количество ступеней регулирования, как правило, ограничено, что делает этот метод менее гибким по сравнению с РПН.

ПБВ используется преимущественно для сезонного регулирования. Например, когда летом нагрузка на сеть меньше, а зимой больше, можно заранее выбрать нужное ответвление и поддерживать оптимальное напряжение в течение сезона.

• РПН: регулирование под нагрузкой

РПН позволяет изменять коэффициент трансформации под нагрузкой, то есть без отключения трансформатора от сети. Это достигается за счёт использования специальных контакторов и резисторов или реакторов, которые обеспечивают плавное переключение между отводами обмотки.

РПН обеспечивает более точное и оперативное поддержание требуемого напряжения в сети, что особенно важно при колебаниях нагрузки. Однако это более сложное и дорогостоящее устройство, требующее более частого обслуживания и ремонта.

Трансформаторы с РПН имеют большее число ступеней регулировочных ответвлений, чем трансформаторы с ПБВ. Это позволяет точнее поддерживать напряжение в сети.

Сравнение ПБВ и РПН

Выбор между РПН и ПБВ определяется требованиями к системе электроснабжения, экономической целесообразностью и стратегией эксплуатации трансформатора. РПН предпочтительнее в системах с высокой чувствительностью к изменениям напряжения и необходимостью оперативного регулирования. ПБВ — более экономичное решение для систем, где допустимы кратковременные перерывы в электроснабжении для регулирования напряжения.

Автоматическое регулирование напряжения

Современные трансформаторы с РПН часто оснащаются автоматическими регуляторами. Такие устройства непрерывно отслеживают напряжение на выходе и автоматически изменяют положение переключателя, поддерживая заданный уровень. Это особенно важно для промышленных предприятий, где даже небольшое отклонение напряжения может привести к сбоям в работе оборудования.

Автоматический регулятор анализирует текущее напряжение, сравнивает его с уставкой и, если отклонение превышает допустимое, подаёт команду на переключение ступени. Весь процесс занимает доли секунды, и потребитель не замечает кратковременных изменений.

Типичные ошибки при регулировании напряжения

Даже опытные специалисты иногда допускают ошибки при работе с устройствами регулирования. Вот наиболее распространённые из них.

• Переключение ПБВ без полного снятия напряжения. Это грубое нарушение, которое может привести к повреждению контактов и выходу трансформатора из строя.
• Слишком частые операции РПН. Хотя РПН предназначен для работы под нагрузкой, чрезмерно частые переключения ускоряют износ контактов и механизмов.
• Игнорирование падения напряжения в линии. При выборе ступени регулирования необходимо учитывать потери напряжения в подводящих проводах, иначе на удалённых потребителях напряжение может оказаться недопустимо низким.
• Несогласованная работа параллельных трансформаторов. Если несколько трансформаторов работают параллельно, их устройства регулирования должны быть согласованы, иначе между ними возникнут уравнительные токи.

Как понять, что требуется корректировка ступени

Существуют признаки, по которым можно определить необходимость регулирования напряжения:

• Лампы накаливания горят тускло или, наоборот, слишком ярко.
• Электродвигатели работают с повышенным шумом или перегреваются.
• Автоматические выключатели срабатывают без видимой причины.
• Измерительные приборы показывают напряжение, выходящее за допустимые пределы.

Если вы заметили хотя бы один из этих признаков, стоит проверить напряжение на вводе и при необходимости скорректировать положение регулировочного устройства. Впрочем, делать это должен квалифицированный специалист.

Применение трансформаторов

Трансформаторы используются практически везде, где есть электричество. Их можно встретить в самых разных устройствах и системах.

В источниках электропитания трансформаторы понижают напряжение из сети до уровня, необходимого для работы электроники. В стабилизаторах напряжения они помогают поддерживать стабильный выходной параметр. В осветительных сетях — обеспечивают безопасное питание светильников.

Другие применения трансформатора включают:

• Передача электроэнергии на большие расстояния (повышающие трансформаторы).
• Распределение электроэнергии между потребителями (понижающие трансформаторы).
• Гальваническая развязка цепей для повышения безопасности.
• Согласование сопротивлений в аудиоаппаратуре.
• Измерение больших токов и напряжений с помощью измерительных трансформаторов.

Маркировка и система обозначений

Каждый трансформатор имеет маркировку, которая содержит информацию о его типе, мощности, напряжении и других параметрах. Например, обозначение «ТМ-1000/10» расшифровывается так: Т — трёхфазный, М — масляный, 1000 — мощность в кВА, 10 — класс напряжения в кВ.

На электрических схемах трансформатор обозначается специальным символом: две обмотки, разделённые сердечником. Рядом указывают тип, мощность и номинальные напряжения.

Итог

Трансформатор — удивительное устройство, которое делает возможной передачу электроэнергии на любые расстояния. Его принцип работы основан на простом физическом явлении, но конструкция может быть очень сложной. Понимание того, как работают трансформаторы и как регулируется напряжение, помогает лучше ориентироваться в мире электричества и принимать грамотные решения при выборе и эксплуатации оборудования.

Помните: трансформатор не производит энергию, он лишь преобразует её. Мощность на выходе практически равна мощности на входе. Вся разница — в том, как распределены напряжение и ток. Это фундаментальное свойство делает трансформаторы незаменимыми в современной энергетике.
